Отличительные особенности

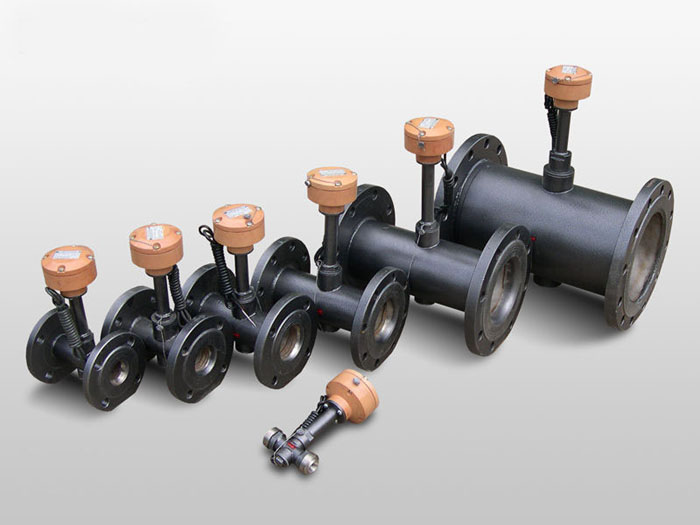

- Широкий типоразмерный ряд приборов (Ду 25…Ду200);
- Диапазон измерения расхода 1:100 (для ВПС1), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации;
- Отсутствие трущихся и перемещающихся частей;
- Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность;
- Наличие температурной коррекции выходного сигнала;
- Повышенная стабильность работы на малых расходах;
- Наличие интерфейса, позволяющего производить тестирование преобразователя без вскрытия прибора;
- Установка как на горизонтальных, так и на вертикальных участках трубопроводов;
- Наличие модификаций с автономным питанием.
- Межповерочный интервал 4 года, возможность периодической поверки беспроливным методом;
- Наличие гигиенического сертификата;
- Доступная цена.
Технические характеристики
| Группа |
1 |
2 |
3 |
| Ду, мм |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
ВПС1
(1:100)
|
Минимальный расход, м3/ч |
0,15 |
0,2 |
0,3 |
0,5 |
0,8 |
1,5 |
2 |
3 |
5 |
12 |
| Переходный расход, м3/ч |
0,3 |
0,4 |
0,6 |
1 |
1,6 |
3 |
4 |
6 |
10 |
24 |
| Максимальный расход, м3/ч |
15 |
20 |
30 |
50 |
80 |
150 |
200 |
300 |
500 |
1200 |
ВПС2
(1:50) |
Минимальный расход, м3/ч |
0,3 |
0,4 |
0,6 |
1 |
1,6 |
3 |
4 |
6 |
10 |
24 |
| Максимальный расход, м3/ч |
15 |
20 |
30 |
50 |
80 |
150 |
200 |
300 |
500 |
1200 |
ВПС3
(1:25) |
Минимальный расход, м3/ч |
0,25 |
0,4 |
0,63 |
1 |
1,6 |
2,5 |
4 |
6,3 |
10 |
25 |
| Максимальный расход, м3/ч |
6,3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
630 |
| Строительная длина, м |
0,11 |
0,14 |
0,17 |
0,18 |
0,2 |
0,23 |
0,27 |
0,3 |
0,37 |
0,45 |
Цена импульса на импульсном выходе,
м3/имп |
0,01 / 0,005 / 0,001 / 0,0005 / 0,0001 |
0,1 / 0,05 / 0,01 / 0,005 / 0,001 |
1 / 0,5 / 0,05 / 0,01 |
Цена импульса на импульсном выходе, а также его длительность в зависимости от Ду для различных групп преобразователей приведены в таблице 2.
Таблица 2
| Длительность импульса на выходе, мс |
Ду25... Ду 40 |
Ду 50... Ду 100 |
Ду 125... Ду 200 |
| для ВПС1, ВПС2 |
для ВПС 3 |
Цена импульса на выходе, м3 |
| 0,15:150 |
250 (60) |
0,01 |
0,1 |
1 |
| 0,15:75 |
- |
0,005 |
0,05 |
0,5 |
| 0,15:15 |
2 (1,5) |
0,001 |
0,01 |
0,1 |
| 0,15:7,5 |
- |
0,0005 |
0,005 |
0,05 |
| 0,15:1,5 |
1,5(1) |
0,0001 |
0,001 |
0,01 |
Метрологические характеристики
| Наименование параметра |
Стандартное |
Специальное |
|
Пределы основной относительной погрешности преобразования расхода в частоту выходного сигнала (частотный выход), %, в диапазоне расходов:
|
| для ВПС1 |
|
от минимального до переходного
|
±1,5 |
±1,0 |
|
от переходного до максимального
|
±1,0 |
±0,5 |
| для ВПС2 и ВПС3 |
|
от минимального до максимального
|
±1,0 |
±0,5* |
|
Пределы основной относительной погрешности преобразования объема жидкости в количество импульсов с нормированной ценой (импульсный выход), %, в диапазоне расходов:
|
| для ВПС1 |
|
от минимального до переходного
|
±1,5 |
±1,0 |
|
от переходного до максимального
|
±1,0 |
±0,5 |
| для ВПС2 и ВПС3 |
|
от минимального до максимального
|
±1,0 |
±0,5* |
|
Пределы основной приведенной погрешности преобразования расхода в выходной сигнал постоянного тока для ВПС1, %:
|
±1,0 |
--- |
*- только для исполнений ВПС2
Дополнительная погрешность, возникающая при изменении температуры измеряемой среды на каждые 10°С, %, не более ±0,05
Диапазон температур измеряемой среды, °C..............................................................5-150
Рабочее давление, МПа.........................................................................................................1,6
Гидравлическое сопротивление преобразователей
для ВПС1 и ВПС2 на расходе 0,5 от максимального, не более, МПа (кгс/см2)............................................................0,01 (0,1)
для ВПС3 на максимальном расходе, не более, МПа (кгс/см2).........................0,03 (0,3)
Условия эксплуатации
- Температура окружающего воздуха, от -10°С до +50°С;
- Относительная влажность воздуха при температуре 35°С, до 95%;
- Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м;
- Степень защиты преобразователей — IP67 по ГОСТ14254 Устойчивость к механическим воздействиям - виброустойчивы и вибропрочны, исполнение группы N1 по ГОСТ 12997.
- Климатическое исполнение -УХЛ 2 в соответствии с ГОСТ 15150. По устойчивости к климатическим воздействиям - исполнение С3 по ГОСТ 12997 .
- Преобразователи устойчивы к воздействию внешнего переменного магнитного поля частотой 50 Гц и напряженностью до 400 А/м.
Питание преобразователей осуществляется либо от встроенной литиевой батареи с напряжением 3,65 В (срок службы батареи не менее 4 лет с момента выпуска прибора предприятием-изготовителем), либо от внешнего источника постоянного тока с напряжением 9…15В;
Средний срок службы преобразователей, не менее 10 лет.
|
