Регулятор температуры РТЦГВ

Назначение.
Предназначен для автоматического регулирования температуры в системах централизованного горячего водоснабжения отдельных зданий и обслуживающих комплексов зданий различного назначения. Корпус и крышка регулятора изготовлены из бронзы Бр О3Ц7С5Н1 ГОСТ 613-79.

Цена на pегулятор температуры РТЦГВ

Технические характеристики

Диаметр условного прохода, DN, мм	20; 25; 32
Зона пропорциональности, °C, не более	10
Зона нечувствительности,°C, не более	3
Условное давление среды PN, МПа, не более	1
Регулируемая среда	водопроводная вода с температурой до 95 °C
Постоянная времени, с, не более	100
Относительная протечка, %, не более от KN	4

Условное обозначение	Исполнение	Код ОКП 42 1883	DN, мм	Значение фиксированной настройки	KN, м?/ч	Номинальный ход клапана, мм	Масса, кг, не более
РТЦГВ-20	Обыкновенное	015110
РТЦГВ-20	Экспортное	0152 09	20		4		3
РТЦГВ-25	Обыкновенное	0153 08
РТЦГВ-25	Экспортное	0154 07	25	50, 60, 75	6	4	2,8
РТЦГВ-32	Обыкновенное	015506
			32		10		2,7

Допустимая температурная перегрузка 130°C. В качестве терморегулирующего элемента используется датчик температуры с твёрдым наполнителем типа ТДМ.

Пример записи при заказе регулятора с диаметром условного прохода 32 мм, со значением фиксированной настройки 50°С, с комплектом ЗИП: «Регулятор температуры РТЦГВ-32-50, код 42 1883 0155 06 ТУ 25-7301.0022-87».

При необходимости замены датчиков, датчики можно заказать отдельно. Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 60°С при его заказе: «Датчик температуры ТД6М-60 ТУ 25-7617.0001-91».

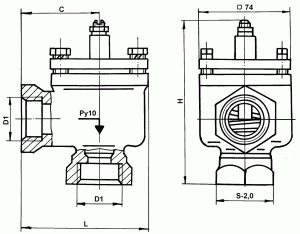

Габаритные и присоединительные размеры

Тип регулятора	Размеры, мм
Тип регулятора	С,max	L,max	H,max	D1	S
РТЦГВ-20	56	97	141	G¾-B	32
РТЦГВ-25	60		141	G1-B	41
РТЦГВ-32	60		143	G1¼-B	50
