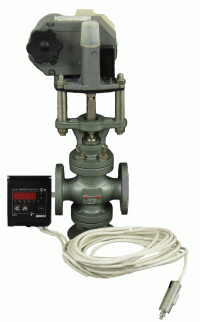

Регулятор давления КР-1Д

Регулятор давления КР-1Д

Назначение.
Регуляторы предназначены для регулирования давления жидких и газообразных сред, неагрессивных к материалам деталей регулятора.









 Цена на pегулятор давления КР-1Д

Регуляторы давления состоят из клапана регулирующего КР-1 с электроприводом, микропроцессорного блока ТРМ-12 и датчика давления.

Регуляторы обеспечивают регулирование вышеуказанных параметров по ПИ закону без контроля положения клапана.

Также по специальному заказу прибор может комплектоваться фильтром соответствующего диаметра условного прохода, ответными приварными стальными фланцами, корпусные детали КР-1 возможно изготовить из стали 35 или 12Х18Н10Т.

Технические характеристики
Наименование параметра Значение
Диапазон регулируемого давления, МПа 0-1,6
Температура регулируемой среды, °С От 0 до 180
Датчик КРТ-СТ
Наименование электронного блока ТРМ-12А-Н-АТ.Р
Класс точности, % ±0,5
Количество датчиков 1
Тип индикатора 4-х разрядный светодиодный
Исполнение электронного блока/габаритные размеры , мм

настенное (Н)/130?105?65

щитовое (Щ1)/96?96?70

щитовое (Щ2)/96?48?100

Срок службы не менее (лет) 6
Тип клапана регулирующего КР-1

Диаметры условных проходов регулирующего органа DN, мм

25; 32; 40; 50; 80;100

Условная пропускная способность, KN,м3/ч

6,3; 10; 16; 25; 60; 100
Относительная нерегулируемая протечка, % от KN, не более 0,1

Присоединительные размеры фланцев регулирующего органа

ГОСТ 12815-80

Пример записи при заказе регулятора давления с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0,025-0,63)МПа: «Регулятор давления РДС-НЗ-40(0,025-0,63) СНИЦ.423117.034ТУ». Для  регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно, для регуляторов РДС-НО с газообразной регулируемой средой – литеру «П». Пример записи при заказе регулятора давления с нормально открытым регулирующим органом, диаметром условного прохода 80мм, пределами настройки (0,4-1,0)МПа, корпусом из стали 20Л, регулируемой средой – пар: «Регулятор  давления РДС-НО-80(0,4-1,0)П-ст СНИЦ.423117.034ТУ»

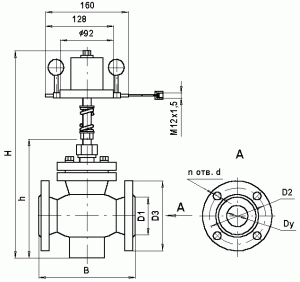

Габаритные и присоединительные размеры, мм

 Габаритные и присоединительные размеры регулятора давления KP-1Д

DN

D1

D2

D3

B

H

h

d

n

Масса, кг

15

47

65

95

130

390

160

14

4

6,5

20

58

75

105

150

7,7

25

68

85

115

160

405

175

8,5

32

78

100

135

180

448

208

18

11,0

40

88

110

145

200

448

208

14,0

50

102

125

160

230

504

264

20,0

65

122

145

180

290

511

271

26,0

80

133

160

195

310

521

281

8

37,0

100

158

180

215

350

553

313

52,0

125

184

210

245

400

660

420

75,0

150

212

240

280

480

742

502

92,0

Принципиальные схемы включения регуляторов

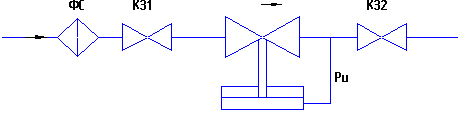

А) РДС - сборка «НО» - регулятор давления; регулирование давления «после себя»

Принципиальные схемы включения регуляторов

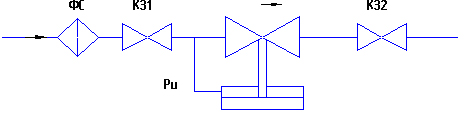

Б) РДС - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

 РД - сборка «НЗ» - регулятор давления; регулирование давления «до себя»

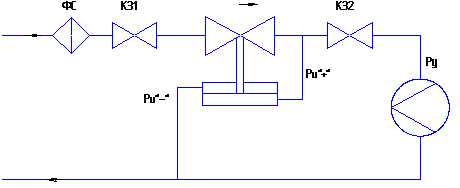

В) РПДС - сборка «НО» - регулятор расхода; регулирование перепада давлений

 РР - сборка «НО» - регулятор расхода; регулирование перепада давлений

ФС – фильтр сетчатый;

К31, К32 – клапаны запорные

РУ – расходное устройство;

Pu – импульсное давление.

Изделие подлежит обязательной сертификации.

                Имеется сертификат соответствия Госстандарта России.
