ПРОГРАММНО-ТЕХНИЧЕСКИЙ КОМПЛЕКС КОНТАР

Программно-технический комплекс КОНТАР Программно-технический комплекс КОНТАР предназначен для автоматического управления, сбора и передачи информации (мониторинга) и дистанционного управления (диспетчеризации) технологическими процессами, прежде всего в ЖКХ (теплоснабжение, вентиляция, кондиционирование), а также в промышленности (при производстве строительных материалов, пищевых продуктов, кристаллов, пленок и т.д.).

Комплекс обеспечивает сбор информации от разнообразных источников, используемых на объекте (датчики температуры, давления, расхода, тепло-, водо- и электросчетчики и т.п.) и передачу ее на верхний уровень. Возможно также и полностью автономное применение аппаратуры комплекса в виде отдельных модулей.

Контроллеры, выполняющие общую задачу распределенного управления, связаны между собой интерфейсом и общим протоколом обмена. Функции сложных систем управления распределяются по приборам комплекса и, как правило, не требуют централизованного управления, что обеспечивает высокую живучесть.

Для мониторинга состояния оборудования, отображения на экране, диспетчеризации, тревожных оповещений и т.д. используется как локальная сеть, так и сеть Интернет.

Цены на программно-технический комплекс КОНТАР (в формате Excel)

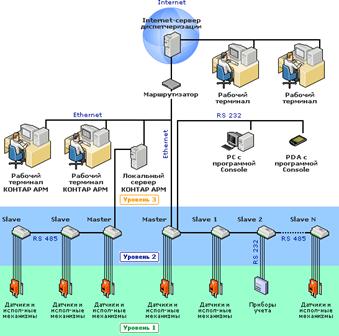

Нулевой уровень (не относится к автоматизации). Технологическое оборудование.
Любая сложная инженерная установка или сооружение (вентустановка, тепловой пункт, котельная, насосная станция, группы освещения и т.п.) состоит из нескольких устройств, требующих приложения физических воздействий для работы согласно избранной задаче управления. Сюда включается все оборудование, допускающее автоматизацию, управление и контроль состояния – моторы насосов и вентиляторов, клапаны и задвижки, термостаты, фильтры, всевозможные электрические нагрузки (лампы освещения и нагревательные элементы), кнопки и переключатели, реостатные задатчики и т.д.
Первый уровень. Первичные преобразователи и исполнительные механизмы.
Первичные преобразователи (датчики) измеряют технологические параметры (температуры, давления, сигналы о состоянии оборудования и т.п.) и преобразуют их в электрические сигналы. Исполнительные механизмы (приводы с цифровым и аналоговым управлением, реле, устройства плавного пуска, частотные регуляторы и т.п.) используют внешние подаваемые электрические сигналы и совершают соответствующие физические действия.
Второй уровень. Программно-логические контролеры.
Контроллеры КОНТАР подключаются непосредственно к оборудованию первого уровня (обвязке технологического оборудования), осуществляют измерение и выдачу электрических сигналов согласно заложенному алгоритму функционирования (программа контроллера). Несколько контроллеров КОНТАР могут объединяться в группу для решения более сложной задачи управления. При этом они связываются через цифровую шину, в основе которой лежит протокол RS485 (данные передаются по двухжильному кабелю).
Третий уровень. Диспетчерское управление.
Контроллеры и группы контроллеров КОНТАР могут связываться с системой диспетчеризации КОНТАР через протоколы TCP/IP или RS232. Система диспетчеризации КОНТАР может быть выполнена на локальном уровне по клиент-серверной технологии: серверный диспетчерский компьютер (сервер КОНТАР АРМ) и клиентские автоматизированные рабочие станции диспетчера (клиент КОНТАР АРМ), установленные на объекте или удаленные на некоторое расстояние в отдельной диспетчерской или нескольких диспетчерских. Эту задачу решает специализированное программное обеспечение КОНТАР АРМ для операционной системы Microsoft Windows.
Аппаратная часть комплекса КОНТАР:

Контроллеры измерительные МС8 (основные приборы комплекса)

  • Измерение и преобразование в цифровую форму сигналов, поступающих от аналоговых и дискретных датчиков технологических параметров.
  • Формирование дискретных и аналоговых выходных сигналов для воздействия на технологический процесс.
  • Реализация алгоритмов функционирования, необходимых для управления конкретными технологическими процессами (например, аналоговое или импульсное ПИД-регулирование, различные виды формирования задания, в том числе с возможностью изменения в реальном времени, программнологическое управление, автоматическое включение резервного оборудования и т.д.).
  • Архивирование событий во внутренней памяти контроллера.
  • Вывод информации на дисплей встроенного пульта оператора, карманного компьютера (КПК) или на экран монитора персонального компьютера через интерфейс RS232C, Ethernet.
  • Обеспечение связи через интерфейс RS485 между контроллерами и другими модулями.
  • Обеспечение связи через интерфейс RS232С (на базовом модуле) с периферийными устройствами (модем, теплосчетчик и т.д.).
  • Обеспечение связи через интерфейс RS232С (на базовом модуле) с модулем расширения МЕ4 или другим контроллером МС8 для увеличения скорости передачи данных и обеспечения автономности двух приборов.
  • Обеспечение связи с сервером через интерфейс Ethernet при работе в локальной сети и сети Интернет.
  • Обеспечение функций приборов приемно-контрольных охраннопожарных (ППКОП) и приборов пожарных управления (ППУ) в системах газового, порошкового и аэрозольного пожаротушения, а также в системах противодымной защиты зданий и сооружений согласно НПБ 75-98.




Контроллеры МС5 (контроллеры с силовыми выходами)

  • Измерение и преобразование в цифровую форму сигналов, поступающих от аналоговых и дискретных датчиков технологических параметров.
  • Формирование дискретных и аналоговых выходных сигналов для непосредственного управления электрическими исполнительными механизмами и пусковыми устройствами вентиляторов, компрессоров, и другого оборудования.
  • Реализация алгоритмов функционирования, необходимых для управления конкретными технологическими процессами.
  • Вывод информации на дисплей встроенного пульта оператора, карманного компьютера (КПК) или на экран монитора персонального компьютера по каналу интерфейсной связи RS232С.
  • Обеспечение связи через интерфейс RS485 между контроллерами и другими модулями.


Модули релейные MR8 (модули с силовыми выходами и расширители дискретных входов)

  • Управление электрическими исполнительными механизмами, пусковыми устройствами насосов, вентиляторов и другого оборудования.
  • Прием дискретных сигналов от контроллеров МС8 или других устройств для непосредственного (прямого) управления выходными силовыми ключами.
  • Прием по каналу цифровой интерфейсной связи RS485 от контроллеров МС8 или других устройств сигналов, управляющих выходными силовыми ключами.
  • Использование информации о состоянии входных дискретных сигналов и органов ручного управления модуля для работы функционального алгоритма и передачи по каналу RS485 на верхний уровень управления.
  • Переключение режимов управления и ручное управление электрическими исполнительным механизмами и пусковыми устройствами с помощью механических переключателей (тумблеров).
  • Формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей.


Модуль релейный MR4 (модуль для плавного (ФИМ) управления мощностью нагрузки)

  • Управление электрической мощностью активной нагрузки в режиме фазоимпульсной модуляции.
  • Выполнение алгоритмов функционирования, необходимых для управления конкретным технологическим процессом.
  • Использование информации о состоянии входных дискретных сигналов модуля для работы функционального алгоритма и передачи по каналу RS485 на верхний уровень управления.
  • Обмен информацией с контроллерами сети по интерфейсу RS485.
  • Прием дискретных сигналов от контроллеров МС8 или других устройств для непосредственного (прямого) управления выходными силовыми ключами.
  • Формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей.


Модули расширения МЕ4 (расширители дискретных входов и выходов контроллера МС8)

  • Управление электрическими исполнительными механизмами, пусковыми устройствами насосов, вентиляторов и другого оборудования.
  • Прием по каналу цифровой интерфейсной связи RS232C от контроллеров МС8 сигналов, управляющих выходными силовыми ключами.
  • Использование информации о состоянии входных дискретных сигналов и органов ручного управления модуля для передачи по каналу RS232С в контроллер MC8.
  • Формирование нестабилизированного напряжения 24В постоянного тока для питания внешних цепей.


Выносной пульт управления MD8.3

  • Вывод на дисплей информации о входных/выходных сигналах и параметрах функционального алгоритма контроллера.
  • Вывод на светодиодные индикаторы информации о состоянии и режимах работы дискретных выходов контроллера.
  • Настройка параметров функционального алгоритма контроллера.
  • Переключение режимов управления автомат/ручное и ручное управление выходами контроллера.
  • Поддержка индикации текущего времени и календарной даты с помощью энергонезависимых часов-календаря (в том числе при работе с контроллерами МС5).


Архитектура аппаратной части ПТК КОНТАР обеспечивает большую гибкость и возможность наращивать систему. Каждый контроллер или модуль может быть использован автономно или входить в состав локальных сетей, организованных по интерфейсному каналу RS485. При этом один контроллер МС8 выполняет функцию ведущего (Master), а остальные ведомых (Slave) приборов. Через Master контроллер обеспечивается связь с верхним уровнем управления.
Программная часть комплекса КОНТАР

"КОНГРАФ" - инструментальная система программирования алгоритмов, ориентированная на специалистов КИПиА, предназначена для разработки алгоритмов конкретных технологических проектов. Программа дает пользователю возможность на доступном технологическом языке функциональных блоков запрограммировать свою задачу или выбрать наиболее близкое решение из предлагаемого набора типовых проектов.


"КОНСОЛЬ" - программа для наладки, мониторинга и управления контроллером или сетью контроллеров через различные коммуникационные интерфейсы. Существует в двух версиях: для работы на ПК и для работы на карманных компьютерах (КПК, PocketPC).


"MC8Net Конфигуратор" - программа для настройки межсетевого обмена. Межсетевой обмен — это обмен параметрами между сетями контроллеров. Программа позволяет сделать настройку перессылки: выбрать параметры как источники в одной сети и соответствующие им параметры в качестве приемников информации в другой сети, таким образом создать таблицу обмена параметрами и затем загрузить ее в контроллеры.


"КОНТАР АРМ" - это система диспетчеризации для ПТК КОНТАР, предназначена для создания автоматизированного рабочего места диспетчера. Система состоит из серверной и клиентской частей, включающие базу данных, архив, пользовательский интерфейс и сервис взаимодействия с контроллерами.
Существует две версии программы АРМ для Ethernet и RS232C. Версия программы для подключения по сети Ethernet (Интернет). Данная версия позволяет работать с несколькими сетями контроллеров и с несколькими диспетчерскими компьютерами, объединенными в локальную сеть Ethernet или сеть Интернет. Если используется один диспетчерский компьютер, то на нем устанавливается полный пакет программы АРМ: серверная часть и клиентская часть. Если используются несколько диспетчерских компьютеров, то на один из них устанавливается серверная и клиентская части программы, а на остальные  только клиентские. К локальной сети Ethernet (Интернет) подключается Masterконтроллер каждой сети приборов. Возможно также непосредственное подключение Masterконтроллера (через Crossкабель) к диспетчерскому компьютеру.
Версия программы для подключения по каналу RS232 позволяет работать с сетью приборов, Masterконтроллер которой подключен к диспетчерскому компьютеру по каналу RS232C. В частном случае сеть контроллеров может состоять из одного Masterконтроллера МС8.
Система может использоваться для непрерывного круглосуточного наблюдения за объектами. Идеально подходит для диспетчеризации крупных объектов, таких как жилые комплексы, административные и офисные здания, торговые и спортивно-развлекательные комплексы и т.д.


"КОНТАР SCADA" - это система диспетчеризации для ПТК КОНТАР. Данное программное обеспечение не распространяется среди пользователей, а установлено на сервере завода-производителя, выведено в сеть Интернет и предоставлено в общее пользование. Каждому пользователю ПТК КОНТАР может быть выделен доступ в систему (имя пользователя и пароль) для создания собственного проекта диспетчеризации. Для работы с системой никаких специальных программ не требуется, достаточно стандартного Интернет браузера, например, Internet Explorer, входящего в состав Windows. Пользователь может работать со своим проектом, никак не влияя на работу других пользователей. Доступ к системе может быть осуществлен с любого компьютера, подключенного к сети Интернет.
