Модули расширения ME4
|
Функциональные возможности
- Управление электрическими исполнительными
механизмами, пусковыми устройствами насосов,
вентиляторов и другого оборудования.
- Прием по каналу цифровой интерфейсной связи RS232C
от контроллеров МС8 сигналов, управляющих выходными
силовыми ключами.
- Использование информации о состоянии входных
дискретных сигналов и органов ручного управления
модуля для передачи по каналу RS232С в контроллер MC8.
- Формирование нестабилизированного напряжения 24В
постоянного тока для питания внешних цепей.
Программное обеспечение
В состав программного обеспечения модулей входит
oперационная система (ОС). ОС обеспечивает восприятие и
преобразование в цифровую форму информационных
дискретных входных сигналов, связь с контроллером МС8 по
интерфейсному каналу связи RS232С, отображение, контроль
и возможность управления выходами через панель
управления (программа КОНСОЛЬ) на экране компьютера.
Кроме того, ОС выполняет функцию самодиагностики. ОС
записывается в модули производителем и не может быть
изменена потребителем.
Функциональный алгоритм в модули МЕ4 не загружается.
В функциональный алгоритм контролера МС8 должен быть
включен алгоблок "МЕ4" из библиотеки КОНГРАФ.
Исполнения
Модули ME4 выпускаются в различных исполнениях,
отличающихся напряжением питания, наличием или
отсутствием выходных силовых элементов и панели ручного
управления, а также типом клеммников.
Таблица исполнений
| Исполнения |
Краткое
описание |
|
Модули расширения ME4.1 (~220В) |
| МЕ4.1101 |
Без выходных ключей |
| МЕ4.1121 |
4 ключа на электромагнитных реле |
| МЕ4.1221 |
+ панель ручного управления выходными
ключами |
|
Модули расширения ME4.2 (~24В) |
| МЕ4.2101 |
Без выходных ключей |
| МЕ4.2121 |
4 ключа на электромагнитных реле |
| МЕ4.2221 |
+ панель ручного управления выходными
ключами |
В таблице указаны шифры для исполнений модулей с
винтовыми клеммниками. Пример обозначения шифров для
исполнений модулей с разъемно-винтовыми клеммниками:
ME4.xxxx (r).
Питание:
- Напряжение – ~220B (для ME4.1) или ~24B (для
ME4.2) (допускается от ~187 до 242B или от ~20.4 до
26.4В, соответственно);
- Частота – от 48 до 62Гц;
- Потребляемая мощность – не более 6ВA.
Конструктивное исполнение:
- Клеммник для внешних электрических подключений –
винтовой или разъемно-винтовой;
- Габаритные размеры – 139х89х63мм (с винтовыми
клеммниками) и 139х114х63мм (с разъемно-винтовыми
клеммниками);
- Масса – не более 0.8кг;
- Монтаж – на DIN-рейку по стандарту DIN EN 50 022
(шириной 35мм);
- Степень защиты – IP20;
- Ручное управление - 4 тумблера или
отсутствует.
Дискретные входы:
- Количество – 12;
- Назначение – использование в работе
функционального алгоритма и передача информации на
верхний уровень;
- Максимальное напряжение постоянного тока на ключе
– не менее 35В;
- Максимальный постоянный ток на ключе – 10мА;
- Гальваническая изоляция от всех остальных цепей;
- Модули МЕ4.x221 дополнительно имеют 4 внутренних
сигнала для контроля состояния органов ручного
управления.
Дискретные выходы:
- Количество:
- для исполнений ME4 1101 и 2101 – отсутствуют;
- для остальных исполнений – 4 ключа на
электромагнитных реле.
- Гальваническая изоляция от всех остальных цепей.
- Вид – "сухой" контакт реле на переключение;
- Максимальное напряжение – 250В переменного тока
50(60)Гц;
- Коммутируемый ток – от 0.005 до 3А (при cos j і
0.2);
- Ручное управление (только для исполнений ME4 1221
и 2221):
- Переключатель режимов управления
"Автомат"-"Выключено"-"Включено" на каждый
выход.
Гальваническая изоляция:
- Питание модуля / остальные цепи – 1500В
(электрическая прочность изоляции);
- Выходные ключи / остальные цепи – 500В;
- Дискретные входы и источник питания ±24В /
остальные цепи – 100В;
- Интерфейс RS232С / остальные цепи – 100В.
Источник напряжения:
- Номинальное напряжение – 24В
(нестабилизированное);
- Ток нагрузки – не более 20мA;
- Назначение – питание датчиков и (или) дискретных
входов контроллера МС8.1.
Интерфейс:
Фотографии модулей
|
|
|
|

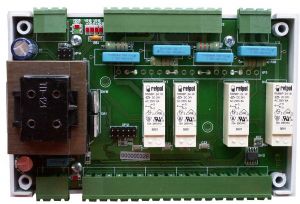

Модуль расширения ME4
с открытой крышкой.
Исполнение с разъемными
клеммниками
|
|
|
|
|

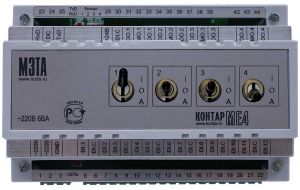

Модуль расширения ME4.
Исполнение с панелью управления выходными
ключами.
|
|
|
|
|
