Функциональные возможности
- Измерение и преобразование в цифровую форму
сигналов, поступающих от аналоговых и дискретных
датчиков технологических параметров.
- Формирование дискретных и аналоговых выходных
сигналов для воздействия на технологический процесс.
- Реализация алгоритмов функционирования,
необходимых для управления конкретными
технологическими процессами (например, аналоговое или
импульсное ПИД-регулирование, различные виды
формирования задания, в том числе с возможностью
изменения в реальном времени, программнологическое
управление, автоматическое включение резервного
оборудования и т.д.).
- Архивирование событий во внутренней памяти
контроллера.
- Вывод информации на дисплей встроенного пульта
оператора, карманного компьютера (КПК) или на экран
монитора персонального компьютера через интерфейс
RS232C, Ethernet.
- Обеспечение связи через интерфейс RS485 между
контроллерами и другими модулями.
- Обеспечение связи через интерфейс RS232С (на
базовом модуле) с периферийными устройствами (модем,
теплосчетчик и т.д.).
- Обеспечение связи через интерфейс RS232С (на
базовом модуле) с модулем расширения МЕ4 или другим
контроллером МС8 для увеличения скорости передачи
данных и обеспечения автономности двух приборов.
- Обеспечение связи с сервером через интерфейс
Ethernet при работе в локальной сети и сети Интернет.
- Обеспечение функций приборов приемно-контрольных
охраннопожарных (ППКОП) и приборов пожарных управления
(ППУ) в системах газового, порошкового и аэрозольного
пожаротушения, а также в системах противодымной защиты
зданий и сооружений согласно НПБ 75-98.
Программное обеспечение.
В состав программного обеспечения контроллеров входят:
- Операционная система (ОС). ОС обеспечивает
связь с другими контроллерами внутри сети, между
контроллерами и оборудованием (датчики, исполнительные
органы и т.д.), между Master-контроллером и верхним
уровнем, осуществляет выполнение функционального
алгоритма: загрузка, инициализация, исполнение или
отключение. Кроме того, ОС выполняет функцию
самодиагностики. ОС записывается в контроллеры
производителем и не может быть изменена потребителем.
- Функциональный алгоритм (ФА). Контроллеры
МС8 являются свободно программируемыми. ФА
разрабатывается при помощи графической
инструментальной системы КОНГРАФ. Загрузка
исполняемого кода в контроллер осуществляется
программой КОНСОЛЬ.
Исполнения.
Контроллеры выпускаются в исполнениях, отличающихся
друг от друга характеристиками базового модуля и
составом дополнительных узлов, объединенных в едином
корпусе, а также типом клеммников.
Контроллеры подразделяются на две основные группы:
- для питания от сети ~220B с транзисторными
выходными ключами – MC8.1x1 xx xx (MC8.1);
- для питания от сети ~24B с симисторными
гальванически изолированными выходными ключами MC8.2x2
xx xx (MC8.2).
Контроллеры с транзисторными выходными ключами обычно
устанавливаются в комплекте с внешними реле или
релейными модулями MR8, которые выполняют функции
усиления мощности и расширения дискретных входов.
Контроллеры с симисторными выходными ключами могут
непосредственно управлять исполнительными механизмами
клапанов или заслонок, магнитными пускателями и т.д.
Дополнительные узлы (встраиваются внутрь корпуса
приборов) используются для расширения коммуникационных
возможностей базовых исполнений контроллеров:
- Интерфейсный субмодуль RS232C —
используется для подключения к компьютеру с целью
контроля работы, настройки параметров и загрузки
функциональных алгоритмов.
- Интерфейсный субмодуль WebLinker ЕМ —
универсальный коммуникационный модуль, содержащий
интерфейсы Ethernet и RS232C. Используется для
передачи информации в локальных и глобальных сетях по
протоколам TCP/IP. Модуль имеет функции защиты данных:
шифрование и ограничение доступа (Firewall). Выполняет
все функции интерфейсного субмодуля RS232С.
- Интерфейсный субмодуль WebLinker USB —
аналог WebLinker EM, отличие: вместо интерфейса RS232C
– интерфейс USB.
- Интерфейсный субмодуль WebLinker Modem —
коммуникационный модуль, содержащий интерфейс RS232C.
Используется для подключения GPRS/CDMA/Dial-up модема,
обеспечивающего выход в Интернет. Выполняет все
функции интерфейсного субмодуля RS232С.
- Пульт управления MD8.1 — используется для
индикации и управления. Позволяет выводить на дисплей
значения параме- тров, производить их настройку,
наблюдать по светодиодам за состоянием дискретных
выходов контроллера. Выполняет все функции
интерфейсного субмодуля RS232C (содержит встроенный
интерфейс RS232С).
Таблица исполнений
| Исполнения |
Краткое
описание |
| МС8.101 10 12 |
Контроллер МС8.1 ~ 220 В, 8 транзисторных
выходных “сухих” ключей |
| МС8.121 10 12 |
+ пульт MD8.1 со встроенным интерфейсом
RS232C |
| МС8.101 12 12 |
+ субмодуль WebLinker ЕМ |
| МС8.101 13 12 |
+ субмодуль WebLinker USB |
| МС8.101 14 12 |
+ субмодуль WebLinker Modem |
| МС8.101 11 12 |
+ субмодуль RS232C |
| МС8.202 10 12 |
Контроллер МС8.2 ~24 В, 8 симисторных
выходных “сухих” ключей |
| МС8.222 10 12 |
+ пульт MD8.1 со встроенным интерфейсом
RS232C |
| МС8.202 12 12 |
+ субмодуль WebLinker ЕМ |
| МС8.202 13 12 |
+ субмодуль WebLinker USB |
| МС8.202 14 12 |
+ субмодуль WebLinker Modem |
| МС8.202 11 12 |
+ субмодуль RS232C |
В таблице указаны шифры для исполнений контроллеров с
винтовыми клеммниками. Пример обозначения шифров для
исполнений контроллеров с разъемно-винтовыми
клеммниками: MC8.xxx хх хх (r).
Питание:
- Напряжение – ~220B (для МС8.1) или ~24В (для
МС8.2) (допускается – от 187 до 242B или от 20.4 до
26.4B, соответственно);
- Частота – от 48 до 62Гц;
- Потребляемая мощность – не более 6ВA.
Конструктивное исполнение:
- Клеммник для внешних электрических подключений –
винтовой или разъемно-винтовой;
- Габаритные размеры – 157х86х58.5мм (с винтовыми
клеммниками) и 157х114х58.5мм (с разъемно-винтовыми
клеммниками);
- Масса – не более 0.8кг;
- Монтаж – на DIN-рейку по стандарту DIN EN 50 022
(шириной 35мм);
- Степень защиты – IP20.
Дискретные входы:
- Количество – 4;
- Вид – “сухой” ключ;
- Напряжение на ключе – не менее 35В постоянного
тока;
- Ток через ключ – не менее 10мА постоянного тока;
- Ток утечки ключа – не более 0.05мА;
- Гальваническая изоляция – от всех остальных
цепей*;
* Для исполнений МС8.1 необходим внешний
источник напряжения 24В постоянного или переменного
тока мощностью 1.5ВА для питания цепей гальвонической
изоляции дискретных входов (можно использовать
источник, входящий в состав модулей MR8, MR4 или ME4).
Аналоговые входы:
- Количество – 8;
- К любому входу возможно подключение следующих
датчиков:
- Датчики с выходным сигналом постоянного
напряжения от 0 до 2400мВ (с автоматическим
переключением на поддиапазоны: 0-150мВ, 0-300мВ,
0-600мВ, 0-1200мВ, 0-2400мВ с основной погрешностью
0.2% для каждого поддиапозона) и от 0 до 10В
(0.2%)1;
- Датчики с выходным сигналом постоянного тока от
0 до 20мА (0.25%) и от 4 до 20мА (0.3%);
- Термопреобразователи сопротивления2:
50П, 100П, 500П, 1000П (от -50 до 270°С, 0.3%), 50M,
100M (от -50 до 200°С, 0.3%) и 100H, 1000H (от -50
до 100°С, 0.5%);
- Термисторы 10кОм, 3кОм (от 0 до 100°С, 0.5%);
- Реостатные датчики 100 Ом, 1кОм (от 0 до 100%,
0.5%);
- Датчики дискретного сигнала типа "сухой" ключ
(5мА, 10В);
- Термопары ХК(L) (от 60 до 600(800)°С, ±2°С) и
ХА(К) (от 80 до 1000(1300)°С, ±4°С).
- Максимальный диапазон измерения:
- для термопреобразователей сопротивления 50П,
100П, 500П, 1000П – от -200 до 750°С;
- для термисторов 10кОм – от -15 до 150°С;
- для термисторов 3кОм – от -30 до 150°С.
Дискретные выходы:
- Количество – 8;
- Для МС8.1:
- Вид – "сухой" транзисторный ключ;
- Коммутируемый ток – от 0.01 до 0.15А
(постоянный);
- Максимальное напряжение – 48В;
- Падение напряжения на открытом ключе – не более
1.2В;
- Гальваническая изоляция – нет.
- Для МС8.2:
- Вид – "сухой" симисторный ключ;
- Коммутируемый ток – от 0.015 до 0.5А 50(60)Гц;
- Максимальное напряжение – 48В;
- Падение напряжения на открытом ключе – не более
2В;
- Гальваническая изоляция – >от всех остальных
цепей;
- Защита от перегрузок по току с помощью
самовосстанавливающихся предохранителей.
Аналоговые выходы:
- Количество – 2;
- Каждый выход конфигурируется под нужный диапазон
сигнала:
- от 0(4) до 20мА постоянного тока на нагрузку не
более 0,5 кОм;
- от 0 до 5 мА постоянного тока на нагрузку не
более 2 кОм;
- от 0 до 10 В постоянного тока на нагрузку не
менее 2 кОм.
Источник напряжения (только для MC8.2):
- Номинальное напряжение – 24В;
- Ток нагрузки – не более 40мA;
- Назначение – питание аналоговых датчиков.
Объем постоянной памяти:
- Для алгоритма и его описания – 44кБ;
- Для планировщика – 3кБ;
- Для архивирования – 30кБ.
Интерфейсы:
- Основные (на базовом модуле):
- RS232С;
- RS485 с гальванической изоляцией.
- Дополнительные:3
Часы календарь реального времени,
поддерживаемые ионистором (энергонезависимость - не
менее 300 часов).
Пульт управления3:
- Дисплей – жидкокристаллический, символьный – 2
строки по 16 знаков;
- Управление – 4 кнопки;
- Индикация – 8 светодиодов состояния дискретных
выходов;
- Встроенный интерфейс RS232C.
1 В скобках указаны диапазон и основная
погрешность измерения.
2 Для платиновых ТС
W100=1.3910, для медных ТС W100=1.4280, для никелевых ТС
100Н W100=1.6170; для никелевых ТС 500Н и 1000Н
W100=1.500.
3 Наличие данных узлов в
зависимости от исполнения.
Примечания:
- Контроллеры обеспечивают организацию до 8 шлейфов
охранной, пожарной и тревожной сигнализации. В
качестве извещателей могут использоваться:
- Токопотребляющие пожарные извещатели (ПИ) типа
ИПК-8, ДИП-ИС, ИП212-18, МАК-ДМ, ИП105-1 и им
подобные.
- ПИ с нормально-замкнутыми (НЗ) или
нормально-разомкнутыми (НР) контактами типа
ИП103-5/4, ИП103-4/1-А2 "МАК-1", ИПР, ИПР-К и им
подобные.
- Охранные извещатели с НЗ контактами типа
ИО102-4, ИО102-5, "Фотон-4", "Фотон-5", "Фотон-6",
"Эхо-3", "Сокол-2" и им по- добные.
- Контроллеры обеспечивают формирование
электрического импульса запуска средств пожаротушения
(СП) при совместной работе с модулями типа "Веер-1",
"Веер-2", "Буран", "Мангуст-6" и им подобным.
Фотографии контроллеров
|
|
|
|

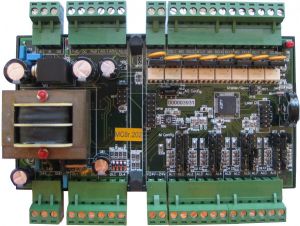

Контроллер МС8 с
открытой крышкой.
Исполнение с
разъемно-винтовыми клеммниками
|
|
|
|
|

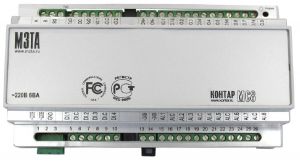

Контроллер МС8 без
дополнительных модулей.
Исполнение с винтовыми
клеммниками
|
|
|
|
|

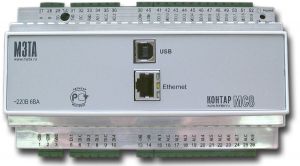

Контроллер МС8 с модулем
WebLinker USB (USB + Ethernet)
|
|
|
|
|

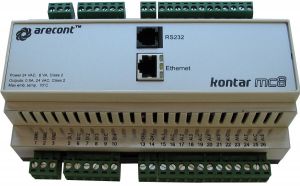

Контроллер МС8 с модулем
WebLinker EM (RS232C + Ethernet)
|
|
|
|
|

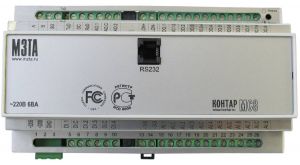

Контроллер МС8 с модулем
WebLinker Modem (RS232C)
|
|
|
|
|

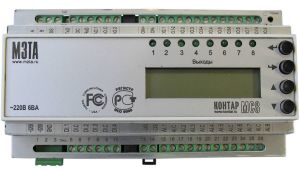

Контроллер МС8 с пультом
управления MD8.1 и встроенным в него интерфейсом
RS232C
|
|
|
Контроллеры измерительные МС8 предназначены для сбора
информации и реализации разнообразных алгоритмов
автоматизированного управления технологическими
процессами. Контроллеры МС8 являются основным (базовым)
элементом комплекса КОНТАР.
