Модуль релейный MR4
Модуль может быть использован в двух основных
режимах:
- Управление выходной мощностью в соответствии с
предварительно запрограммированным алгоритмом.
Воздействие на алгоритм осуществляется через
дискретные входы прибора.
- Управление выходной мощностью в соответствии с
сигналами, передаваемыми по интерфейсному каналу
RS485.
Сертификаты
- Cертификат на совместимость технических средств
электромагнитную и на соответствие общим требованиям
безопасности № POCC.RU.АЯ46.Н35953
Функциональные возможности
- Управление электрической мощностью активной
нагрузки в режиме фазоимпульсной модуляции.
- Выполнение алгоритмов функционирования,
необходимых для управления конкретным технологическим
процессом.
- Использование информации о состоянии входных
дискретных сигналов модуля для работы функционального
алгоритма и передачи по каналу RS485 на верхний
уровень управления.
- Обмен информацией с контроллерами сети по
интерфейсу RS485.
- Прием дискретных сигналов от контроллеров МС8 или
других устройств для непосредственного (прямого)
управления выходными силовыми ключами.
- Формирование нестабилизированного напряжения 24В
постоянного тока для питания внешних цепей.
Программное обеспечение
В состав программного обеспечения модуля входят:
- Операционная система (ОС). ОС обеспечивает
восприятие и преобразование в цифровую форму
информационных дискретных входных сигналов, связь с
верхним уровнем управления (контроллер МС8) по
интерфейсному каналу связи RS485, отображение,
контроль и возможность управления выходами через
панель управления (программа КОНСОЛЬ) на экране
компьютера. ОС осуществляет выполнение функционального
алгоритма: загрузка, инициализация, исполнение или
отключение. Кроме того, ОС выполняет функцию
самодиагностики. ОС записывается в модуль
производителем и не может быть изменена потребителем.
- Функциональный алгоритм (ФА). Без загрузки
ФА возможно использование модуля MR4 в качестве
усилительного устройства и устройства расширения
дискретных входов и выходов. Модуль MR4 также может
быть свободно программируемым. ФА разрабатывается при
помощи графической инструментальной системы КОНГРАФ.
Загрузка исполняемого кода в модуль осуществляется
программой КОНСОЛЬ.
Исполнения
Таблица исполнений
| Исполнения |
Краткое
описание |
| MR4 |
Модуль MR4 с винтовыми клеммениками |
| MR4(r) |
Модуль MR4 с разъемно-винтовыми
клеммениками |
Питание:
- Напряжение – ~220B (допускается – от 187 до 242B);
- Частота – от 48 до 62Гц;
- Потребляемая мощность – не более 6ВA.
Конструктивное исполнение:
- Клеммник для внешних электрических подключений –
винтовой или разъемно-винтовой;
- Габаритные размеры – 139х89х63мм (с винтовыми
клеммниками) и 139х114х63мм (с разъемно-винтовыми
клеммниками);
- Масса – не более 0.8кг;
- Монтаж – на DIN-рейку по стандарту DIN EN 50 022
(шириной 35мм);
- Степень защиты – IP20.
Дискретные входы:
- Количество – 8;
- Назначение – использование в работе
функционального алгоритма и передача информации на
верхний уровень;
- Максимальное напряжение постоянного тока на ключе
– 35В;
- Максимальный постоянный ток на ключе – 10мА;
- Гальваническая изоляция от всех остальных
цепей.
Дискретные входы управления:
- Количество – 4;
- Назначение – непосредственное управление выходными
ключами;
- Максимальное напряжение постоянного тока на
управляющем ключе – не менее 35В;
- Максимальный постоянный ток через управляющий ключ
– 20мА.
Аналоговые выходы:
- Количество – 4;
- Вид – симисторные;
- Максимальное напряжение – 250В переменного тока
50(60)Гц;
- Коммутируемый ток – от 0.005 до 3А;
- Падение напряжения на замкнутом ключе – не более
6В;
- Гальваническая изоляция от всех остальных
цепей.
Гальваническая изоляция:
- Питание модуля / остальные цепи – 1500В
(электрическая прочность изоляции);
- Выходные ключи / остальные цепи – 500В;
- Дискретные входы и источник питания ±24В /
остальные цепи – 100В;
- Интерфейс RS485 / остальные цепи – 100В.
Источник напряжения:
- Номинальное напряжение – 24В
(нестабилизированное);
- Ток нагрузки – не более 40мA;
- Назначение – питание датчиков и (или) дискретных
входов контроллера МС8.1x1.
Объем постоянной памяти:
- Для алгоритма и его описания – 10.5кБ;
- Для планировщика – 0.5кБ.
Интерфейс:
Фотографии модуля
|
|
|
|

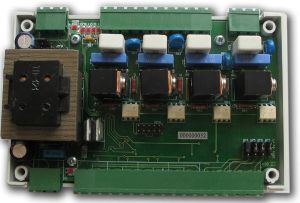

Релейный модуль MR4
с открытой крышкой.
Исполнение с
разъемно-винтовыми клеммниками
|
|
|
|
|

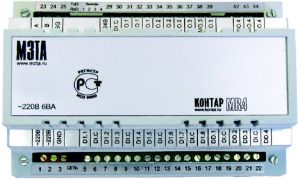

Релейный модуль
MR4.
Исполнение с винтовыми клеммниками
|
|
|
|
|
