Термометр термопреобразователь
электронный ТЭТ
Назначение.
Термометр электронный ТЭТ предназначен для измерения и регистрации в энергонезависимой памяти прибора температуры воды, масла и других сред, неагрессивных к материалу термобаллона датчика (12Х18Н10Т), и управления силовыми цепями технологического оборудования. В качестве датчика применяется термопреобразователь платиновый ТСП-50.
Дистанционная связь между термометром и датчиком осуществляется с помощью кабеля длиной до 50 метров.
Термометр электронный имеет порт RS-232 для связи с ПК с помощью программы входящей в комплект поставки.
Наименование
Значение
1
Номинальное напряжение питания постоянного тока, В
24±2
2
Потребляемая мощность, Вт (не более)
5
3
Диапазон измеряемой температуры, "С
0…+500
4
Класс точности
0,5
5
Разрешающая способность, °С
0,1
6
Нелинейность измерений, °С
±0,4
7
Время выхода на рабочий режим, мин
10
8
Температура окружающей среды, °С
-40..+50
9
Разрывная мощность контактов реле, Вт
1500(220В)
10
Скорость обмена по порту RS-232, бит/сек
9600
11
Часы реального времени, шаг 1 сек
32 бита
12
Частота записи данных в энергонезависимую память
каждые 2 мин
13
Степень защиты
IP54
14
Объем памяти.
Количество записей измерений:
или при непрерывной записи (без выключений):
15000
20 дней
15
Токовый выход:
4-20 мA
16
Длина дистанционной связи, м
не более 50
17
Гарантийный срок эксплуатации
18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки
В качестве индикатора в ТЭТ применяется светодиодный четырёхразрядный семисегментный индикатор. При достижении температурой крайних значений, устанавливаемых пользователем, загорается сигнальный светодиод и срабатывает релейный выход. Измеренная температура отображается на светодиодном индикаторе и записывается с частотой 1 раз в 2 минуты в энергонезависимую память прибора в режиме реального времени.
Установка нужных значений температуры производится кнопками, расположенными на лицевой панели ТЭТ. Нажатием кнопки «Выбор» ТЭТ переводится в режим установки. Кнопкой «Выбор» выбирается необходимый разряд, он начинает мигать, кнопками «Больше» и «Меньше» устанавливается желаемые верхняя и нижняя температуры, при которых срабатывают внутренние реле и одновременно светодиоды. Значение температур после того, как сделан выбор, записывается в память прибора нажатием кнопки «Выбор».
Обозначение термометра электронного ТЭТ с длиной связи 50 метров при заказе: «ТЭТ(0…+500). L св=50 СНИЦ 421217. 001 ТУ»

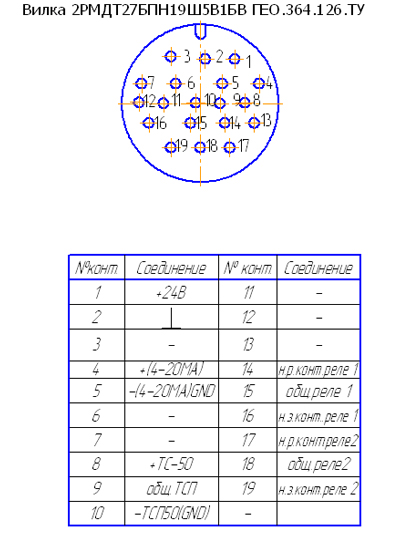

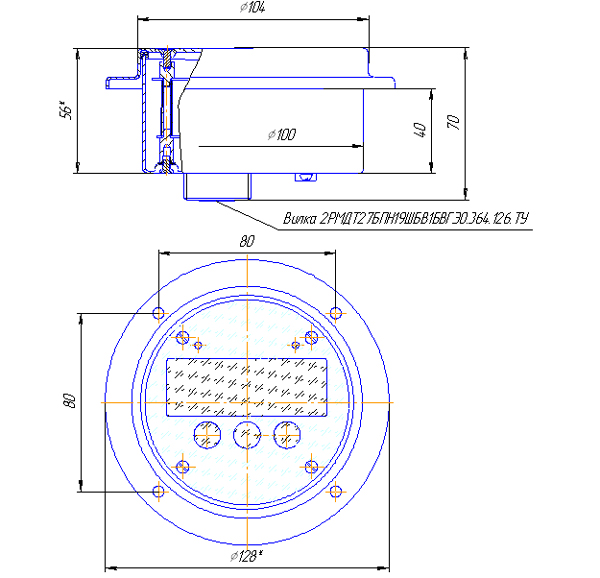

Схема внешних соединений, габаритные и присоединительные размеры ТЭТ
