СЧЕТЧИК-РАСХОДОМЕР КСРЗарегистрирован в Государственном реестре средств измерений под номером № 23443-07.
Программное обеспечение
- Менеджер данных версии 5.06 (Считывание информации с тепловычислителей серии ТМК-Н, вычислителя МК-Н1 и блока индикации БИ-01, БИ-02, база данных по приборам, отчеты, поддержка информационной сети).
- Инициализация вычислителя МК-Н1, блока индикации БИ-01.0.1 (проведение инициализации, настройки и поверки вычислителя МК-Н1, блока индикации БИ-01.0.1).
Отличительные особенности:
- Счетчик-расходомер КСР может применяться с широким типоразмерным рядом вихревых электромагнитных преобразователей расхода от Ду 25 до Ду 200, электромагнитных преобразователей расхода от Ду20 до Ду 150, а также счетчиков воды различных производителей (Ду от 15 до 250);
- Возможность измерения объема (объемного расхода) по одному или двум измерительным каналам;
- Дальность линии связи между преобразователем расхода (счетчиком воды) и блоком индикации до 100 м;
- Контроль линии связи с преобразователями расхода (при комплектации вихревыми электромагнитными преобразователями расхода ВПС или электромагнитными преобразователями расхода «МастерФлоу»);
- Наличие исполнения с автономным питанием КСР-01.2.0 для работы на объектах с отсутствием возможности подведения сетевого электропитания;
- Возможность проведения мониторинга систем водоснабжения и водопотребления и работы в составе локальной информационной сети;
- Межповерочный интервал 4 года;
- Наличие санитарно-эпидемиологического заключения;
- Доступная цена.
Условия эксплуатации преобразователя расхода (счетчика воды) и преобразователей давления, входящих в состав КСР, - в соответствии с требованиями их эксплуатационной документации.
Условия эксплуатации блока индикации:
- Температура окружающего воздуха, °С от -10 до +50;
- Относительная влажность воздуха при температуре 35 °С, до 95%;
- Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м;
- Механические вибрации частотой (10-55) Гц с амплитудой, не более 0,15мм.
Счетчик-расходомер имеет степень защиты — IP65 по ГОСТ 14254.
Питание блока индикации в зависимости от модификации счетчика осуществляется либо от постоянного напряжения 9…15 В, либо от встроенной литиевой батареи, с напряжением 3,65 В и сроком службы не менее 4 лет.
Питание преобразователя расхода (счетчика воды) и давления осуществляется от источников напряжения, указанных в их эксплуатационной документации.

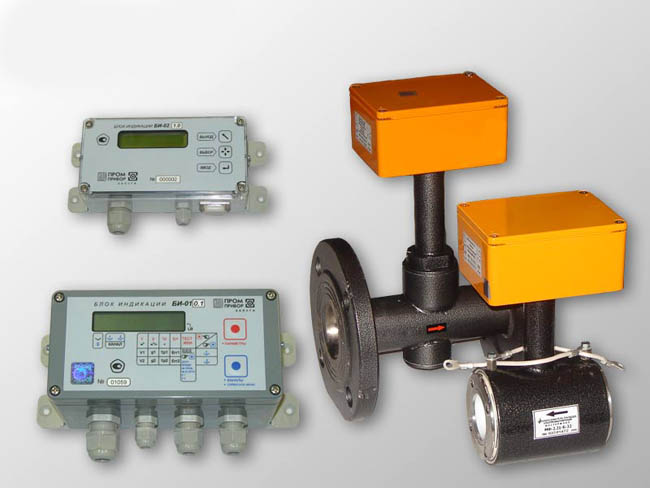

Состав изделия
Счетчик-расходомер является комплексным средством измерения, куда входят следующие функциональные части:
- Блок индикации (БИ) с исполнением в зависимости от модификации КСР;
- Преобразователи расхода с импульсным выходом или счетчики воды с числоимпульсным выходом;
- Преобразователи давления (для КСР-02.1.1)
Отличительные особенности исполнений блока индикации
Таблица 1
Модификация КСР |
КСР-01.2.0 |
КСР-02.1.0 |
КСР-02.1.1 |
Исполнение БИ |
БИ-01.0.1 |
БИ-02.1.0 |
БИ-02.1.1 |
Питание БИ |
Внутреннее
Li 3,65В |
Внешнее
± 12В |
Внешнее
± 12В |
Каналов измерений объема (объемного расхода)> |
2 |
1 |
1 |
Каналов измерений давления |
- |
- |
1 |
Дискретно-импульсные вх/вых |
- |
- |
+ |
RS-232 (RS-485 опционно) |
- |
+ |
+ |
Подсветка ЖКИ |
- |
+ |
+ |
Метрологические характеристики
Таблица 3
Наименование измеряемого
параметра |
Допустимые пределы погрешностей измеряемого параметра, % |
Объем, м3 |
± dпр |
Объемный расход, м3/ч (л/ч) |
±1,1(d2пр+0,25)? |
Давление, кгс/см2 |
±1,1(y2пд+0,09)? |
Время безаварийной работы, |
±0,001 |
где, dпр – относительная погрешность преобразователя (счетчика воды);
– yпд-приведенная погрешность преобразователя давления.
Примечание - Погрешность при измерении давления – приведенная, по остальным параметрам – относительная.
|
|
|
