Программное обеспечение:
МФ-сервис вместе с РП (Проведение градуировки, поверки и настройки преобразователей расхода МастерФлоу, ВПС и ВЭПС-Т(И))
Отличительные особенности:

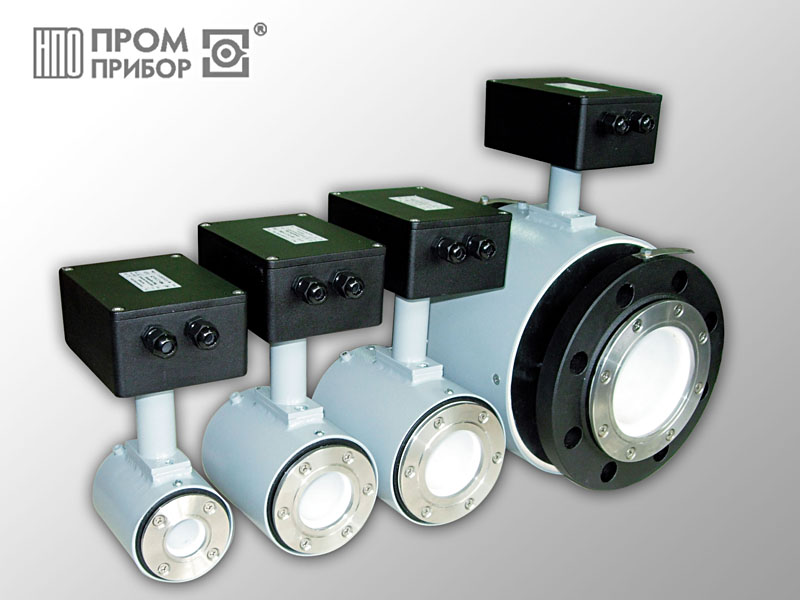

- Широкий типоразмерный ряд приборов.
- Диапазон измерения расхода 1:500(класс А), 1:250(класс Б), высокий класс точности во всем диапазоне, стабильность характеристик в ходе эксплуатации.
- Возможность продолжительной работы в тяжелых условиях (повышенная влажность, вибрации, высокая температура), высокая ремонтопригодность.
- Установка как на горизонтальных, так и на вертикальных участках трубопроводов.
- Малая длина прямых участков трубопровода (2Ду до и после преобразователя).
- Отсутствие у преобразователей расхода дополнительного гидравлического сопротивления потоку.
- Преобразователи всех модификаций имеют встроенный интерфейс RS-232 для вывода измеренных значений параметров.
- Низкая восприимчивость к изменению физико-химических свойств измеряемой среды.
- Межповерочный интервал 4 года.
- Доступная цена.
Основные технические характеристики.
В зависимости от рабочего диапазона по расходу преобразователи МастерФлоу подразделяются на 2 класса: класс А с диапазоном 1:500 и класс Б с диапазоном 1:250
Таблица 1
| |
Ду, мм |
15* |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
| Класс А |
Минимальный расход, м3/ч |
0,013 |
0,025 |
0,04 |
0,076 |
0,11 |
0,16 |
0,26 |
0,40 |
0,72 |
1,5 |
| Переходный расход 1, м3/ч |
0,02 |
0,04 |
0,065 |
0,12 |
0,18 |
0,27 |
0,43 |
0,65 |
1,2 |
2,5 |
| Переходный расход 2, м3/ч |
0,032 |
0,06 |
0,1 |
0,18 |
0,27 |
0,4 |
0,65 |
1 |
1,75 |
3,75 |
| Максимальный расход, м3/ч |
6,5 |
12,5 |
20 |
38 |
55 |
80 |
130 |
200 |
360 |
750 |
| Класс Б |
Минимальный расход, м3/ч |
0,02 |
0,03 |
0,072 |
0,12 |
0,18 |
0,3 |
0,48 |
0,72 |
1,2 |
2,4 |
| Переходный расход 1, м3/ч |
0,033 |
0,05 |
0,125 |
0,2 |
0,27 |
0,5 |
0,8 |
1,25 |
2 |
4 |
| Переходный расход 2, м3/ч |
0,05 |
0,075 |
0,18 |
0,3 |
0,45 |
0,75 |
1,2 |
1,8 |
3 |
6 |
| Максимальный расход, м3/ч |
5 |
7,5 |
18 |
30 |
45 |
75 |
120 |
180 |
300 |
600 |
*планируется выпуск с 2008 г.
Цена импульса на импульсном выходе, а также его длительность в зависимости от Ду для различных групп преобразователей приведены в таблице 2.
Таблица 2.
| Параметры сигнала |
Ду15... Ду 40 |
Ду 50... Ду 100 |
Ду 150 |
| Длительность импульса на выходе, (длительность по умолчанию), мс |
Цена импульса на выходе, м3/имп |
| 0,8:200 (80) |
0,01 |
0,1 |
1 |
| 0,8:150 (30,4) |
0,005 |
0,05 |
0,5 |
| 0,8:30 (2,4) |
0,001 |
0,01 |
0,1 |
| 0,8:15 (2,4) |
0,0005 |
0,005 |
0,05 |
| 0,8:3 (0,8) |
0,0001 |
0,001 |
0,01 |
Метрологические характеристики
| Метрологические характеристики |
Значение |
| Пределы допускаемой относительной погрешности преобразования объема жидкости в количество выходных импульсов с нормированной ценой, %, в диапазоне расходов: |
| от gмин до gп1 |
±3,0 |
| от gп1 до gп2 |
±2,0 |
| от gп2 до gмакс |
±1,0 |
| от gп2 до gмакс |
±1,0 |
| Пределы допускаемой относительной погрешности преобразования расхода в частоту выходного сигнала, %, в диапазоне расходов: |
| от gмин до gп1 |
±3,0 |
| от gп1 до gп2 |
±2,0 |
| от gп2 до gмакс |
±1,0 |
| Пределы допускаемой относительной погрешности преобразования расхода в выходной сигнал постоянного тока, %, в диапазоне расходов: |
| от gмин до 0,025gмакс |
±(0,025gмакс / gизм) |
| от 0,025gмакс до gмакс |
±1,0 |
Диапазон температур измеряемой среды, °C..............................................................5-150
Рабочее давление, МПа.........................................................................................................1,6
Гидравлические потери преобразователей на максимальном расходе, не более,МПа............................................................................................................................0,001
Условия эксплуатации
- Температура окружающего воздуха, от -10°С до +50°С;
- Относительная влажность воздуха, не более 95%;
- Напряженность переменного, частотой 50 Гц внешнего магнитного поля, не более, 400 А/м;
Степень защиты преобразователей IP65 по ГОСТ 14254. Преобразователи имеют климатическое исполнение УХЛ2 в соответствии с ГОСТ 15150. Устойчивость к климатическим воздействиям - группа С3 по ГОСТ 12997. Устойчивость к механическим воздействиям - вибропрочное и виброустойчивое исполнение группы N1 по ГОСТ 12997.
Питание преобразователей осуществляется от внешнего источника постоянного напряжения 11,5...15В, потребляемый ток не более 500мА.
|
