Ультразвуковой расходомер US -800 (счетчик воды, счетчик жидкостей)
|
НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ РАСХОДОМЕРА US-800:
-
Применяется для измерения и учета расхода и объема жидкостей
протекающих под напором в трубопроводе диаметром от 15 до 2000 мм:
-
горячей и холодной воды;
-
загрязненной воды;
-
напорных промышленных и бытовых стоков;
-
жидких пищевых продуктов (кроме газированных);
-
и других жидкостей (по вязкости близким к водным
растворам) с содержанием газов не более 1%;
По согласованию:
-
нефтепродуктов (диз.топливо, мазутов, масел, и др.);
-
агрессивных жидкостей (кислот, щелочей и др.) и химотходов;
-
Использование в теплосчетчиках в качестве преобразователя расхода.
Сертифицирован в составе ультразвуковых теплосчетчиков:
-
СТД (вычислитель ВТД);
-
ТСК (вычислитель ВКТ);
-
СПТ;
-
Карат, Эльф, НС-200 и других.
-
Работа в комплексе с другими приборами: вычислителями, регуляторами, контроллерами
и т.п., в автоматизированных системах сбора данных, контроля и регулирования технологических
процессов.
ПРЕИМУЩЕСТВА И ДОСТОИНСТВА РАСХОДОМЕРА US-800:
-
Гальваническая развязка первичного
преобразователя (трубы) от электронного блока.
ЕДИНСТВЕННЫЙ РАСХОДОМЕР В РОССИИ!!
- Высокая помехозащищенность и безопасность в любых, даже самых тяжелых условиях
эксплуатации.
- Каналы измерения расхода также развязаны гальванически - это исключает их взаимовлияние
(явление наблюдаемое у двухканальных приборов с мультиплексированием).
- Успешный опыт эксплуатации в течение 5-ти лет показал устойчивость прибора даже при ударе
молнии в трубопровод, не говоря уже о сварочных работах.
-
Интеллектуальная система самодиагностики:
- Неприрывное слежение за работоспособностью прибора и достоверностью получаемых результатов,
фильтрация и нейтрализация помех.
-
Сетевой фильтр:
- Защита от помех и импульсов в питающем напряжении, автоматическая защита от перенапряжения,
перегрева.
-
Функция ультразвуковой самоочистки пьезоэлектрических преобразователей.
-
Выбор режимов учета потока:
по модулю, с реверсированием, с выбором только одного прямого направления.
-
Специально подобранная элементная база производства ведущих зарубежных
фирм - PHILIPS, TOSHIBA, INTEL и др.
-
Не создает потерь давления! Полнопроходное сечение.
-
Измерительные участки из нержавеющей стали.
-
Высокая степень защиты от внешних воздействий (IP65/ IP67):
- Возможность установки измерительных участков в нерегулируемых климатических условиях.
-
В цену включено все необходимое для монтажа (ответные фланцы, прокладки, крепеж).
-
Гибко программируется под любые требования производственных объектов.
-
Привлекательный внешний вид:
- Современный корпус с защитой от внешних воздействий IP 65.
- Надежные военные разъемы 2РМТ18.
- Клавиатура программирования закрывается герметичной пломбирующейся прозрачной крышкой.
-
Отсутствие гальванических источников питания в энергонезависимой памяти.
-
Не требует обслуживания на весь срок эксплуатации (более 25 лет).
-
Бесплатное гарантийное обслуживание в течение 2-х лет!
-
Беспроливная методика поверки (без демонтажа первичных преобразователей,
утверждена Госстандартом РФ)!
-
Межповерочный интервал -4 года.
-
ВСЯ ПРОДУКЦИЯ СЕРТИФИЦИРОВАНА!
КОМПЛЕКТ ПОСТАВКИ US-800:
-
В СТАНДАРТНОЙ КОНФИГУРАЦИИ:
ЭЛЕКТРОННЫЙ БЛОК US-800
с большим информативным сегментным
(светодиодным) индикатором, на который выводятся расход (м3/ч),
объем (м3), время (ч) безотказной работы прибора, с частотным выходом
с диапазоном частот 0-1000 Гц или импульсным выходом с
программируемым весом импульса.
Ультразвуковой Преобразователь Расхода (УПР)
из нержавеющей стали (с уже установленными датчиками)
поставляется на трубы диаметром от 15 до 200 мм
либо от 250 до 2000 мм -
комплект для врезки в
трубопровод.
Соединительный КАБЕЛЬ (по заказу до 500 метров).
РУКОВОДСТВО по эксплуатации-монтажу,
ПАСПОРТ и СЕРТИФИКАТЫ
-
ПО ЗАКАЗУ УСТАНАВЛИВАЮТСЯ:
-
аналоговый (токовый) выход 0-5, 0-20, 4-20 мА (универсальный,
при необходимости диапазон перепрограммируется заказчиком).
-
релейные выходы для систем дозирования, регистрации, сигнализации и т.п....
-
архивирование значений расходов и объемов - часовых (120 суток), суточных (120 cуток)
и месячных (190 мес) (ВНИМАНИЕ!вывод архива только на ПК!)...
-
цифровой интерфейс RS-485 для работы в сети (последовательный протокол,
совместимый с ADAM-4000 и l-7000).
Построение промышленных локальных
сетей на базе US-800 (до 255 приборов на любое расстояние,
подключение к единому месту диспетчера)...
-
цифровой интерфейс RS-232.
Подключение и вывод информации на ПК.
Бесплатное программное обеспечение.
-
GSM-связь с приборами.
Передача информации со всех приборов на единый диспетчерский пункт посредством GSM-модемов.
Организация пульта сбора данных US-800 (на базе мобильного ПК).
-
одно или двухканальное исполнение
(два независимых канала измерения в одном Электронном блоке)
-
двухлучевые измерительные участки УПР из нержавеющей стали от 100 до 200 мм
(фланцевое соединение, высокая точность 0,5 % и надежность,
длина прямолинейных участков 5 Ду до и 3 Ду после).
-
измерительные участки УПР от 250 до 1000 мм (фланцевое соединение или
оторцованные под сварку, из черной стали со
спецпокрытием) - однолучевые или двухлучевые (высокая
точность 0,5% и надежность, длина прямолинейных участков 5 Ду до и 3 Ду после).
-
кислотостойкое исполнение измерительных участков УПР (молибденовая сталь
-10Х17Н13М2Т и др.), кислотостойкие пьезоэлектрические
преобразователи, покрытые фторопластом.
-
измерительные участки УПР на высокие давления до 4 Мпа (40 атм)
-
измерительные участки УПР с ультразвуковыми датчиками на высокие
температуры до +200 град. С
ТЕХНИЧЕСКИЕ И ЭКСПЛУТАЦИОННЫЕ ХАРАКТЕРИСТИКИ US 800:
| Диаметр
первичного преобраз., мм |
Диапазон
расхода** |
Относительная
погрешность, % |
|
расхода по индикатору и
частотному выходу
|
расхода по аналоговому выходу
|
объема по индикатору
|
|
15-150
|
Qmin - QP
|
± 2,0
|
± 2,5
|
± 2,0
|
|
15-150
|
QP – Qmax
|
± 1,0
|
± 1,5
|
± 1,0
|
|
200 -1800
|
Qmin - QP
|
± 2,0
|
± 2,5
|
± 2,0
|
|
200 -1800
|
QP – Qmax
|
± 1,0
|
± 1,5
|
± 1,0
|

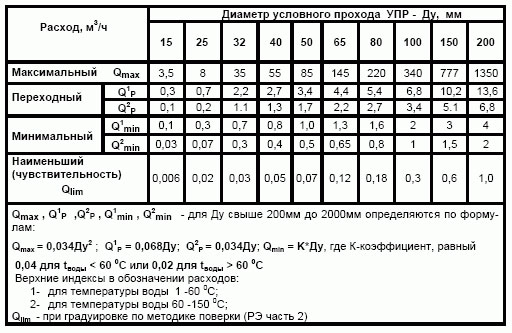

** Qmin - минимальный расход
QP – переходный расход;
Qmax – максимальный расход
|
Температура жидкости, °С
|
-40…+150 (до +200 -спецзаказ)
|
|
Давление жидкости в трубопроводе, МПа
|
до 1,6 (до 4 -спецзаказ)
|
|
Температура окр. среды в месте установки УПР, °С
|
-40…+60
|
|
Температура окр. среды в месте установки Эл. блока, °С
|
+1…+60
|
|
Степень защиты УПР / Эл.блока
|
IP67 / IP65
|
|
Длина соединительных кабелей, м
|
до 500 (до 2000 -спецзаказ)
|
|
Длина прямолинейных участков
(Ду 15-25 мм)
|
до ПП - 0 / после 0
|
|
Длина прямолинейных участков
(Ду 32-2000 мм)
|
до ПП -10 / после 3
|
|
Длина прямолинейных участков
(двухлучевое исполнение Ду 100-2000
мм)
|
до ПП -5 / после 3
|
|
Межповерочный интервал, год
|
4
|
|
Полный средний срок службы, лет
|
25
|
|
Число знакомест для индикации
|
9
|
|
Напряжение питания прибора, В
|
187…242
|
|
Максимальная потребляемая мощность, Вт
|
8
|
|
Габариты электронного блока, не более мм
|
200 х 120 х 85
|
|
Масса электронного блока, не более кг
|
1,2
|
|
Гарантийный срок, мес
|
24
|
|
|
|
Ультразвуковой расходомер-счетчик жидкостей US-800 (UFM 001, UFM 003, UFM 005 - нового поколения) разработан с учетом особенностей эксплуатации приборов учета в РФ, имеет встроенную защиту от перенапряжения и помех в сети, первичный преобразователь из нержавеющей стали.
