Ультразвуковой расходомер АКРОН-01 с накладными излучателями

Расходомер ультразвуковой АКРОН-01 с накладными излучателями фото Расходомер АКРОН-01 предназначен для измерения расхода и количества звукопроводящих жидкостей. Широко применяется для учета сточных вод, с низким содержанием газообразных включений в напорных трубопроводах систем водоснабжения и канализации.

Возможность быстрого монтажа на трубу накладных излучателей расходомера без применения резки, сварки и других технологических операций позволяет существенно сократить затраты на монтажные работы и время на их проведение.

Расходомер АКРОН-01 зарегистрирован под № 20711-00 в Государственном Реестре средств измерений и может применяться для любых учетных операций, в том числе коммерческих.

Акрон-01 обеспечивает измерение объемного расхода и суммарного (интегрального) объема (количества) звукопроводящих жидкостей с низким содержанием газообразных и твердых веществ при полностью заполненном сечении напорного трубопровода. Допускается наличие в контролируемой среде газовых включений и твердых частиц в количестве не более 1 % объема контролируемой жидкости.
Опросный лист расходомера АКРОН-01

Цены на расходомер АКРОН-01

Состав расходомера Акрон-01:

Расходомер включает в себя первичный преобразователь ПП-1 и электронный блок БЭ-1, соединенные радиочастотным кабелем. ПП-1 состоит из двух ультразвуковых излучателей и устройства для их крепления на трубе. Первичный преобразователь (ПП-1) устанавливается на прямолинейном участке трубопровода на наружной поверхности, предварительно очищенной от грязи, краски и ржавчины.

Жидкокристаллический дисплей АКРОН-01 выводит пользователю следующие данные:

  • текущие значения измеряемых величин:
    - объем протекающей жидкости;
    - мгновенный расход;
    - скорость потока;
    - время работы расходомера;
  • содержимое архивов (почасовое -1925 записей, посуточное - за 22000 суток);
  • индикация настройки акустического канала при монтаже;
  • Параметры трубопровода;
  • Тип котролируемой жидкости (холодная, горячая вода или сточная вода);
  • диагностические сообщения о неисправностях.

Выходной сигнал расходомера - 0-5, 0-20 или 4-20 мА постоянного тока, определяющий прямопропорциональную зависимость от измеряемого расхода. Возможен вывод информации на компьютер через встроенный интерфейс RS-232, RS-485 или через GSM модем (опции).

Диаметр условного прохода трубопровода от 40 до 2000 миллиметров.

Верхние пределы диапазонов измеряемого расхода 8 - 40000 кубических метров в час.

Основная погрешность, (при длине прямолинейного участка трубопровода не менее 10Dу до места установки ПП-1 и не менее 5Dу - после места установки):

  • при измерении объемного расхода + 1,5%
  • при измерении количества + 2%

Температура, оС:

  • контролируемой среды -10 - +150
  • воздуха, окружающего БЭ-1 0 - 50

Питание от сети переменного тока, В 220.

Первичная поверка расходомера проводится при выпуске из производства или после ремонта.
Межповерочный интервал 2 года.

Принцип действия расходомера АКРОН-01 заключается в измерении разности времени прохождения ультразвуковой волны по потоку и против потока контролируемой жидкости, пересчете ее в мгновенное значение расхода с последующим интегрированием.

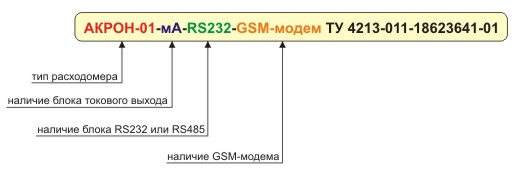

Структура условного обозначения расходомера АКРОН-01

условное обозначение АКРОН-01

Диапазоны измеряемых расходов и ряд диаметров условного прохода трубопровода

Диаметр условного прохода, Dу, мм

Диапазоны измеряемых расходов, Q, м3/ч

40 (0,16 - 8)…(1-50)
50 (0,2 - 10)...(2 - 100)
65 (0,25 - 12,5)...(3,2 - 160)
80 (0,32 - 16)...(5 - 250)
100 (0,4 - 20)...(6,4 - 320)
125 (0,5 - 25)...(8 - 400)
150 (0,64 - 32)...(12 - 600)
200 (0,8 - 40)...(20 - 1000)
250 (1 - 50)...(25 - 1250)
350 (1,2 - 60)...(32 - 1600)
400 (1,6 - 80)...(40 - 2000)
500 (2 - 100)...(64 - 3200)
650 (2,5 - 125)...(80 - 4000)
800 (3,2 - 160)...(160 - 8000)
1000 (4 - 200)...(320 - 16000)
2000 (8 - 400)...(800 - 40000)

Нужна помощь в подборе расходомера АКРОН-01? Звоните (495) 660-22-34
