Основные технические характеристики расходомера
Измеряемые расходы
Обозначение |
Диаметр условного прохода, Ду, мм |
Предел измерения расхода, м3/ч |
Qmin |
Qперех |
Qmax |
Карат-РС-20 |
20 |
0,02 |
0,07 |
6,8 |
Карат-РС-32 |
32 |
0,06 |
0,17 |
17,4 |
Карат-РС-50 |
50 |
0,06 |
0,43 |
42,4 |
Карат-РС-80 |
80 |
0,36 |
1,09 |
109 |
Метрологические характеристики расходомера.
Пределы допускаемой относительной погрешности при измерении объема по импульсным сигналам и индикатору не превышают:
± 1,0 % - при расходах от Qпер до Qmax;
± 3,0 % - при расходах от Qmin до Qпер.
Межповерочный интервал – 4 года.
Характеристики измеряемой среды:
температура от 0 до 130 °C;
давление не более 1,6 МПа;
плотность от 700 до 1 200 кг/м3
кинематическая вязкость от 0,19 * 10-6 до 1,7 * 10-6 м2/с;
максимальная скорость не более 6 м/с;
потеря давления, не более
0,05 МПа для Ду 20-32
0,01 МПа для Ду 50-100
содержание твердых и газообразных веществ не более 1% от объема.
Исполнения

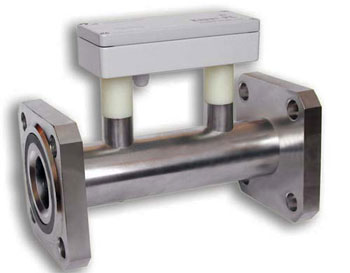

Расходомер КАРАТ-РС состоит из измерительного блока и проточной части. По дополнительному заказу может поставляться:
- Комплект монтажных частей Ду 20 и 32 - КМЧ1;
- Комплект монтажных частей Ду 50 и 80 - КМЧ2;
- Комплект монтажных частей с прямыми участками для ДУ 50 и 80 - КМЧ3;
- Монтажные вставки для Ду 20, 32, 50 и 80 - МВ.
Дополнительно расходомеры могут быть оснащены токовым выходом с диапазоном выходных сигналов 4-20 мА либо цифровым выходом в стандарте RS-232 или RS-485, а также индикацией для возможности просмотра показаний.
Применение ультразвукового энергонезависимого расходомера «КАРАТ-РС» в составе теплосчетчика ЭЛЬФ решает задачу полной энергонезависимости узла учета в сочетании с высокой точностью измерения. |
