Cчетчики холодной и горячей воды ВТ-Х и ВТ-Г
Диаметр условного прохода, Д:
50, 65, 80, 100, 125, 150, 200, 250 мм
Метрологический класс:
вертикальная установка: класс А (специальное исполнение корпуса)
горизонтальная установка: класс В
Пределы допускаемой относительной порешности:
в диапазоне расходов от Qmin до Qt: ±5 %
в диапазоне расходов от Qt до Qmax (вкл): ±2 %
(дополнительная погрешность в диапазоне температур 90–150 °С на каждые 10 °С составляет 0,08%)
Диапазон рабочих температур:
для учета холодной воды: от 5 до 40 °С
для учета горячей воды: от 5 до 90 °С
(спец.исполнение от 5 до 150 °С)

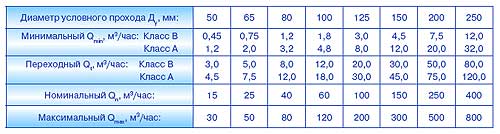

Диапазоны расхода воды:
Габаритные размеры:
Устройство и принцип работы:
Счетчики воды турбинные состоят из чугунного
корпуса с фланцевыми соединениями и взаимо-
заменяемого измерительного механизма (изме-
рительная вставка с турбиной, крышка корпуса,
индикаторное устройство с магнитной муфтой и
счетным механизмом). Принцип работы счетчика
заключается в измерении числа оборотов турби-
ны, вращающейся под действием протекающей
воды. Поток воды попадает в корпус счетчика и
далее, через струевыпрямитель, в измерительную вставку, где в твердых опорах, поперек по-
тока, вращается турбина. Вода, пройдя через
измерительную вставку, поступает в выходной
патрубок. Скорость вращения турбины пропорциональна расходу воды. Измерительная встав-
ка состоит из струевыпрямителя с передней
измерительной полукамерой, турбины с осью,
подстроечного регулятора и механизма передачи вращения с задней измерительной полука-
мерой. Счетный механизм герметично отделен
от измеряемой среды немагнитной средоразделительной мембраной. Для дистанционного
считывания показаний через датчик импульсов с
частотой, пропорциональной величине расхода
воды, на одной из стрелок стрелочного указателя
или на одном из дисков счетного механизма устанавливается магнит (только в счетчиках имеющих
в обозначении букву «И»), прохождение которого
под герконом обеспечивает замыкание контактов
геркона. Счетный механизм, имеющий масштабирующий механический редуктор, приводиться
в действие ведомой частью магнитной муфты и
обеспечивает перевод числа оборотов турбины в
объем измеренной воды (в кубических метрах и их
долях по показанию роликового механизма, в долях кубических метров – по показаниям стрелоч-
ных указателей). На шкале счетного механизма
имеется звездочка, обеспечивающая повышение
разрешающей способности счетчика.
|
|
|
