Функциональные возможности комбинированных счетчиков воды ВСХНК (ВСХНКд)
Два счетчика с различными характеристиками совмещены в одном приборе.
Измерение широкого диапазона расхода, непостоянного уровня расхода воды.
Устанавливаются в горизонтальном или вертикальном положении
Счетчики ВСХНКд имеют герконовый датчик, для съёма показаний прибора.
Имеется возможность объединения группы приборов в локальную информационную сеть.
Предназначены для трубопроводов диаметром 50; 80; 100; 150 мм.

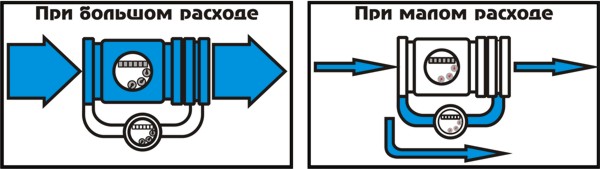

Схема работы счетчика воды ВСХНК
Технические характеристики комбинированного счетчика воды ВСХНК
Характеристики |
Ду 50/20 |
Ду 65/20 |
Ду 80/20 |
Ду 100/20 |
Ду 150/40 |
Максимальный расход Qmax. м3/ч: |
90 |
120 |
200 |
300 |
600 |
| Номинальный расход Qn. м3/ч: |
50 |
60 |
120 |
230 |
400 |
| Номинальный расход дополнительного водосчетчика Qn. м3/ч: |
2,5 |
2,5 |
2,5 |
2,5 |
10 |
Переключение клапана при увеличении расхода м3/ч: |
2,5 |
2,5 |
2,7 |
2,8 |
6,2 |
Переключение клапана при уменьшении расхода м3/ч: |
1.1 |
1.1 |
1.3 |
1.4 |
4.8 |
| Переходный расход Qt м3/ч: |
0,2 |
0,2 |
0,2 |
0,2 |
0,8 |
| Минимальный расход Qmin м3/ч: |
0,05 |
0,05 |
0,05 |
0,05 |
0,2 |
| Порог чувствительности м3/ч: |
0,015 |
0,015 |
0,015 |
0,015 |
0,07 |
Масса, кг. не более ВСХНК/ВСХНКд |
17,6/18,7 |
21,1/22,2 |
25,1/26,2 |
30,1/31,2 |
74,6/76,9 |
|
Комбинированные счетчики воды ВСХНК и ВСХКНд предназначены для коммерческого и технологического измерения расхода холодной воды в трубопроводах систем холодного водоснабжения.
