СОСТАВ ТЕПЛОСЧЕТЧИКА:
Теплосчетчики состоят из следующих функциональных блоков:
- вычислителя количества теплоты ВКТ-7;
- до 6 преобразователей расхода:
- электромагнитные, ЭРСВ «ВЗЛЕТ ЭР», МР400;
- вихревые ВРТК-2000 (ВПР), ВЭПС, ВЭПС-Т(И), ДРК-В, МЕТРАН-300ПР, ВПС, ДВ-1;
- ультразвуковые ULTRAHEAT 2WR, ЕЕМ-Q, SONOFLO, ULTRAFLOW, UFM001, UFM003, UFM005, UFM500, UFC002R, US800, АС-001, ДРК-3 (-С), РУ2К, СУР-97, УРЖ2К, УЗР-В-М “АКУСТРОН”, УЗС-1, УПР-1, УРСВ-010М, УРСВ “ВЗЛЕТ МР”;
- механические ВСТ, ОСВИ, WPD, M-T, M-T150QN, MT, ET, E-T, WS, WP, IMW, ETW Водоучет, МTW Водоучет.
- до 5 термопреобразователей 100П, Pt100, 100М, 500П и Pt500.
- до 4 преобразователей избыточного давления с выходным сигналом 4-20 мА.
Подключаемые внешние устройства:
К теплосчетчику ТСК7, без снятия пломбы, через интерфейс RS232 или RS485 (комплектуется по требованию), могут подключаться следующие устройства:
- принтер для печати отчетов в теплоснабжающую организацию,
- компьютер для визуализации и анализа результатов измерений и диагностики,
- накопительный пульт для переноса результатов измерений и диагностики на ПК.
- модем для дистанционной передачи на ПК результатов измерений и диагностики.
Регистрация показаний результатов измерений:
Теплосчетчик ТСК7 архивирует 1152 часовых, 128 суточных и 32 месячных записей и итоговые показания результатов измерений и диагностики параметров теплоснабжения.
Вывод текущих и архивных показаний обеспечивается на табло вычислителя ВКТ-7.
Метрологические характеристики:
Диапазоны и пределы допускаемых погрешностей показаний измеряемых выличин в рабочих условиях применения соответствуют значениям, приведенным в таблице.
| Величина |
Диапазон |
Пределы допускаемой погрешности |
|
Количество теплоты, ГДж
(Гкал, MWh) |
0 - 107 |
класс С по ГОСТ Р 51649 |
| Масса, т |
0 - 108 |
± 2 % |
| Объём, м3 |
0 - 108 |
± 2 % |
| Температура, оС |
0 - 180 |
± (0,6 + 0,004t) |
| Разность температур, оС |
0 - 180 |
± (0,1 + 0,001Dt) |
| Давление, МПа (кг/см2) |
0 - 1,6 (0 - 16) |
± 1 % |
| Время, час |
0 - 108 |
± 0,01 % |
По показаниям температуры (t) и разности температур (Dt) погрешность абсолютная, по показаниям давления - приведенная, по показаниям остальных величин - относительная.
Межповерочный интервал 4 года.
Теплосчетчики ТСК7 соответствуют наилучшему классу С по ГОСТ Р51649-2000.

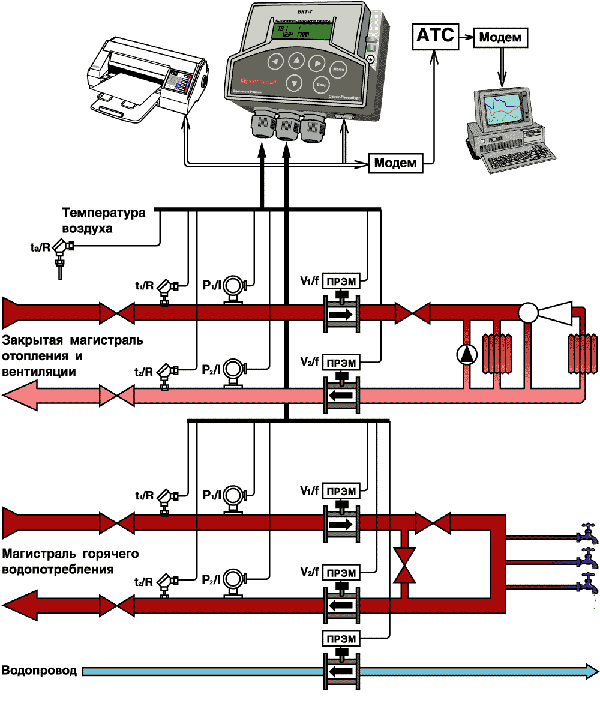

Пример применения теплосчетчика ТСК7:
|
Теплосчетчики TCK7 предназначены для учета, регистрации и дистанционного мониторинга теплопотребления и параметров теплоносителя в двух закрытых и открытых системах водяного теплоснабжения, каждая из которых может содержать трубопроводы: подающий, обратный и ГВС, подпитки либо питьевой воды.
