Термометр манометрический, конденсационный, показывающий сигнализирующий ТКП-160Сг-М2

Назначение.
Предназначен для непрерывного измерения температуры воды, масла и других жидкостей, неагрессивных к материалам термобаллона (латунь ЛС59-1 или сталь 12Х18Н10Т), и управления внешними электрическими цепями нагревательных элементов или установок.

Цена на термометр ТКП-160Сг-М2

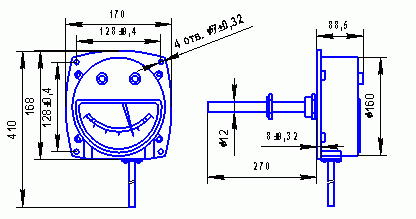

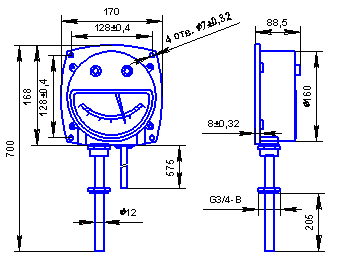

Термометры подразделяются на дистанционные и местные (с жёсткой связью). Соединение термобаллона с корпусом для местных термометров осуществляется по двум исполнениям:
- с радиальным расположением термобаллона;
- с осевым расположением термобаллона.
Относятся к ГСП.
Выпускаются по ТУ 25-02.091870-81.
По устойчивости к механическим воздействиям являются виброустойчивыми.
По устойчивости к климатическим воздействиям соответствуют исполнению УХЛ категории размещения 2 по ГОСТ 15150, но для работы при температуре от –50 до +60 оС, Т категории 2 и ТВ категории 3 по ГОСТ 15150, но для работы при температуре от минус 10 до плюс 55 оС.
Имеется Сертификат об утверждении типа средств измерения, лицензия на выпуск и ремонт, Сертификат соответствия по добровольной сертификации, разрешение Ростехнадзора на применение.
Межповерочный интервал – 1 год.
Обозначение при заказе термометра для условий эксплуатации УХЛ-2 с пределами измерения от 0 до +120 оС, класса точности 2,5, длиной погружения термобаллона 200 мм, длиной соединительного капилляра 6 м с полиэтиленовой оболочкой, диаметром термобаллона 16 мм: «ГСП. ТКП-160Сг-М2(0-120)-2,5-6,0-В-16 ТУ 25-02.091870-81».

Технические характеристики

Обозначение термометра

Пределы измере-
ний, °C

Заполнитель термосистемы

Класс точности

Диаметр термобаллона, мм

Длина соедини-
тельного капилляра, L м

Длина погружения термобаллона, мм

Вид защитной оболочки капилляра

Масса, не более, кг

ТКП-160Сг-М2-УХЛ2

ТКП-160Сг-М2-Т2

ТКП-160Сг-М2-ТВ3

-25+75

0-+120

+100-+200

+200-+300

Хладон 22

Метил хлористый

Ацетон

Толуол

1,5

2,5

0,6; 1,0; 1,6; 2,5;

4,0; 6,0; 10;12; 16; 25

160; 200; 250; 315;400; 500;

630; 800; 1000

Медная-А

Полиэтиле-новая-Б

4,5

Медная-А

Напряжение внешних коммутируемых цепей переменного тока 220 В частотой 50 Гц для исполнений УХЛ2 и Т2; 250 В частотой 60 Гц для исполнения ТВ3
Разрывная мощность контактов сигнализирующего устройства, 50 ВА.
Давление измеряемой среды до1,6 МПа, по требованию заказчика термобаллоны изготавливаются на условное давление до 6,3 МПа; с защитной гильзой до 24,5 МПа (защитная гильза в комплект поставки не входит, изготавливается по спец. заказу).
Средний срок службы, не менее 10 лет.

Принципиальная электрическая схема Схема внешних соединений

Принципиальная электрическая схема термометра ТКП-160Сг-М2 Схема внешних соединений термометра ТКП-160Сг-М2
