Универсальный ультразвуковой счетчик тепла/холода MULTICAL 302.
Новая разработка датской компании KAMSTRUP - универсальный счетчик тепла и холода - компактный и эргономичный Multical 302.
Счетчик обладает уникальными свойствами, но главное - благодаря ультразвуковой технологии, измерение, контроль и управление процессами имеют высокую точность и надежность.
Multical 302 универсален во всем:
- он может устанавливаться в любом положении в любых труднодоступных местах;
- установка на "подачу" или "на обратку" с последующим программированием схемы самим пользователем;
- учет расхода тепла или холода;
- богатые комуникационные возможности: оптопорт, радиоканал, модуль проводной связи.
Простое и интуитивно понятное меню мозволяет потребителю быстро настроить счетчик на нужные параметры сразу после его установки.
Эргономичный компактный корпус обеспечивает возможность удобного считывания показаний с контрастногодисплея. При этом размеры Multical 302 (радиус всего 59
мм и монтажная глубина 83 мм) позволяют монтировать его близко к стене, под потолком, в любых стесненных условиях.
Автономность счетчика обеспечивается литиевой батареей, срок службы которой - до 6 лет или двумя литиевыми батареями со сроком службы - до 12 лет.
В счетчике MULTICAL 302 используются четыре разных формулы для вычисления энергии
( вычисление по ним ведется параллельно, независимо от конфигурации счетчика).
Формулы выглядят следующим образом,
E1=V1(T1-T2)k Тепловая энергия (V1 в подаче или обратке)
E3=V1(T2-T1)k Энергия охлаждения (V1 в подаче или обратке)
E8=mxT1 Средняя температура (в подаче)
E9=mxT2 Средняя температура (в обратке)
Таким образом MULTICAL® 302 может вычислять энергию тепла и охлаждения в большинстве схем учета. Энергии, вычисляемые по всем формулам, сохраняются в архивы
и выводятся на дисплей в зависимости от конфигурации.
В зависисмости от настройки, MULTICAL 302 каждые 2 или 4 секунды выполняет расчет текущего расхода.
Текущая мощность вычисляется с использованием текущего расхода теплоносителя и текущую разность температур..
Каждые 32 или 8 секунд на дисплей выводится значение текущей мощности.
Счетчик MULTICAL 302 регистрирует максимальную мощность и максимальный расход за месяц и
за год. Архив этих значений можно считать через коммуникационные порты или
с дисплея в режиме ”TECH mode”.

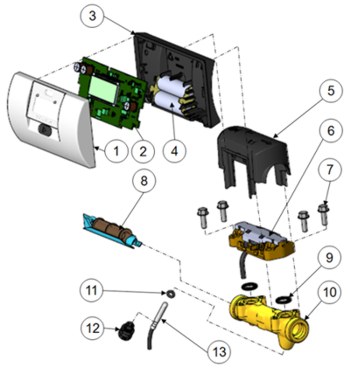

Состав Multical 302
Счетчик конструктивно состоит из следующих элементов:
1 Верхняя крышка вычислителя;
2 Измерительная электроника;
3 Основание вычислителя;
4 Батарейки питания;
5 Крышка преобразователя расхода;
6 Пластина с отражателями и кабелем;
7 Винты верхней накладки;
8 Измерительная трубка;
9 Уплотнительное кольцо;
10 Латунный корпус горячего прессования;
11 Уплотнительное кольцо под температурный датчик;
12 Гайка датчика температуры;
13 Датчик температуры диаметром 5,2 мм;
Крышка и основание прибора соединены "посадкой до щелчка". Корпус нельзя отсоединить без повреждения двух пломб. Если пломбы повреждены, прибор становится негодным для коммерческого учета. Корпус может быть вскрыт только в аккредитованной лаборатории, уполномоченной на проведение поверки и установку поверочной пломбы.
Установка счетчика MULTICAL 302
MULTICAL 302 не требует прямых участков на входе или выходе, за исключением случая, когда поток имеет сильную турбулентность перед счетчиком.

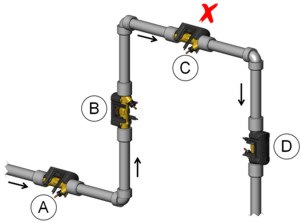

Оптимальное расположение расходомера показано на рисунке:
A, B - рекомендуемые расположения расходомера;
C - недопустимое расположение
расходомера (может скапливаться воздух)
D - допустимое расположение расходомера в закрытых системах.
Кроме того, есть ограничения на устанавливку расходомер сразу за задвижкой, за исключением запорных кранов, которые должны
всегда быть полностью открыты.
Недопустимо устанавливать расходомер
поблизости от всасывающей стороны насоса.
Подробное описание Multical 302 (pdf 5mb)
