Главная > Манометр с трубчатой пружиной ДМ 93-1
Манометр с трубчатой пружиной ДМ 93-1.
НОМИНАЛЬНЫЙ ДИАМЕТР КОРПУСА (НД):
63, 100 (160 мм под заказ)
КЛАСС ТОЧНОСТИ (по ГОСТ 2405-88):
НД 63: 2,5 (1,5 под заказ)
НД 100, 160: 1,0; 1,5
ДИАПАЗОНЫ ИЗМЕРЕНИЙ:
0...0,6 до 0...1600 бар или кгс/см2
вакуумметры и мановакууметры,
(другие варианты исполнения по заказу)
ДОПУСТИМЫЕ ТЕМПЕРАТУРЫ:
окружающая среда: -20 ... +60°С
измеряемая среда: максимум +80°С
(номинальный диаметр 63,100,160)
ВЛИЯНИЕ ТЕМПЕРАТУРЫ:
погрешность показания при отклонении
температуры чувствительного элемента от +20°С:
макс. ± 0,5 %/10°С от диапазона показаний
РЕКОМЕНДУЕМЫЕ ДИАПАЗОНЫ ИЗМЕРЕНИЙ ДАВЛЕНИЯ:
измеряемое давление до 2/3-х конечного значения шкалы
ПЕРЕГРУЗКА ПО ДАВЛЕНИЮ:
кратковременно до 5/4х конечного значения шкалы
ПРИСОЕДИНЕНИЕ:
медный сплав
НД 63 штуцер сзади по центру
НД 100, 160 штуцер сзади со смещением вниз
РЕЗЬБА ПРИСОЕДИНЕНИЯ:
НД 63: (размерность шкалы – кгс/см2): М12х1,5
НД 63: (размерность шкалы – бар): G 1/4, размер под ключ 14
НД 100, 160: (размерность шкалы – кгс/см2): М20х1,5
НД 100, 160: (размерность шкалы – бар): G1/2, размер под ключ 22
ИЗМЕРИТЕЛЬНЫЙ ЭЛЕМЕНТ:
трубчатая пружина, медный сплав
?4 МПа: круговая форма
> 4 МПа: винтовая форма
ПЕРЕДАТОЧНЫЙ МЕХАНИЗМ:
медный сплав
ЦИФЕРБЛАТ:
алюминий белого цвета, с ограничительным штифтом, шкала чёрного цвета
СТРЕЛКА:
алюминий черного цвета
КОРПУС:
нержавеющая сталь IP 65
СТЕКЛО:
НД 63: поликорбанатное стекло
НД 100: приборное стекло
КОЛЬЦО:
нержавеющая сталь, завальцовано или съемное
ВАРИАНТЫ ИСПОЛНЕНИЯ:
• вакуумметры и мановакуумметры
• другие резьбы присоединения
• крепёжный фланец с тыльной стороны
• присоединение снизу: см. типовой лист ДМ 93
• исполнение из нержавеющей стали: см. типовой лист ДМ 90-1

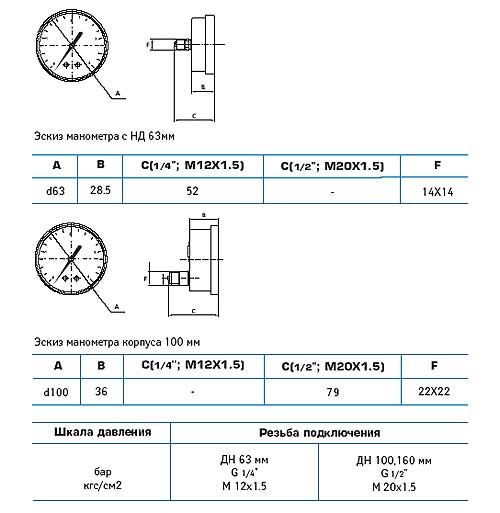

ГАБАРИТНЫЕ РАЗМЕРЫ:
|
|
|
