Станции автоматического управления СУ-ЧЭТ предназначены для поддержания заданного давления в
напорном коллекторе по сигналу от датчика давления (перепада давления) путем регулирования числа
работающих двигателей насосов и скорости вращения одного из них.
В состав станций входит:
• пускорегулирующая аппаратура;
• программируемый логический контроллер;
• клеммные блоки для подключения электродвигателей и внешних цепей управления и сигнализации;
• частотный преобразователь серии ЕI-7011 или EI-P7002 (см. табл.1).
• кабель управления длиной 3 метра ( для СУ-ЧЭТ-XX-ХХХХ-Х-С).

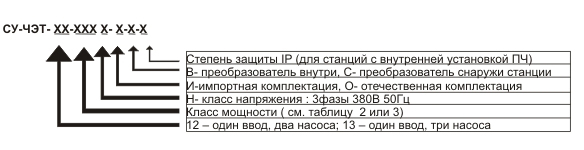

Структура условного обозначения:
Условия эксплуатации:
Высота над уровнем моря не более, м ..................................................................................... 1000
Температура окружающего воздуха, °С...................................................................... от -10 до +40
для исп. 01 ............................................... от +1 до +40
Относительная влажность не более, %........................................................................................90
Окружающая среда типа II по ГОСТ 15150-69 (невзрывоопасная, не содержащая токопроводящей пыли,
агрессивных паров в концентрациях, разрушающих металл и изоляцию).
Технические данные:
Нормальная работа электродвигателей при:
напряжении питающей сети, В............................................................................. 380 ±10%15%
частоте питающей сети, Гц .......................................................................................50 ± 5%
Мощность электродвигателей, кВт ...................................................................................см. табл.1
Количество управляемых электродвигателей........................................................................2 или 3
СУ обеспечивает защиту двигателя, подключенного к ПЧ:
от короткого замыкания
от перегрузки по току более 120% номинального значения в течение более 1 минуты
от перегрева
от повышенного и пониженного напряжения питающей сети
от токов утечки
Количество вводов.......................................................................................................................1
Количество выходов ...........................................................................................................2 или 3
Габаритные размеры, мм .................................................................................................см. табл.1
Степень защиты станций: - СУ-ЧЭТ-ХХ-ХХХ Х-Х-С - IP54 по ГОСТ 14254-96
- СУ-ЧЭТ-ХХ-ХХХ Х-Х-В - IP20 по ГОСТ 14254-96
Встроенный таймер реального времени для задания циклов изменения давления (исп. 01).
Панель управления P-Touch Delta (исп. 02)
Таблица 1.
Тип станции |
СУ-ЧЭТ-XX-ХХХХ-Х-В |
СУ-ЧЭТ-XX-ХХХХ-Х-С |
Модель ПЧ |
Класс
мощности |
Мощность
двигателя |
| 001H … 005H |
0,75 кВт … 3,7кВт |
1000х800х300 |
- |
EI-7011 |
| 007H … 015Н |
5,5 кВт … 11кВт |
1200х800х350 |
- |
| 020H … 050Н |
15 кВт … 37кВт |
2000х800х600 |
1200х800х350 |
EI-Р7002 |
| |
|
|
|
Цены (с НДС) на СУ-ЧЭТ-12-ХХХХ-Х-Х (цена указана без учета стоимости ПЧ) :
Таблица 2.
Тип Станции |
СУ-ЧЭТ-12-
ХХХХ-О-В |
СУ-ЧЭТ-12-
ХХХХ-О-С |
СУ-ЧЭТ-12-
ХХХХ-И-В |
СУ-ЧЭТ-12-
ХХХХ-И-С |
Класс
мощности |
Мощность
двигателя |
| 001H |
0,75 кВт |
76160 руб. |
- |
82560 руб. |
- |
| 002H |
1,5 кВт |
76160 руб. |
- |
82560 руб. |
- |
| 003H |
2,2 кВт |
76160 руб. |
- |
82560 руб. |
- |
| 005H |
3,7 кВт |
76160 руб. |
- |
82560 руб. |
- |
| 007H |
5,5 кВт |
77760 руб. |
- |
84160 руб. |
- |
| 010H |
7,5 кВт |
88480 руб. |
- |
96800 руб. |
- |
| 015H |
11 кВт |
89280 руб. |
- |
100000 руб. |
- |
| 020H |
15 кВт |
108000 руб. |
103680 руб. |
122880 руб. |
119680 руб. |
| 025H |
18,5 кВт |
111200 руб. |
105760 руб. |
133280 руб. |
121280 руб. |
| 030H |
22 кВт |
122880 руб. |
111200 руб. |
157280 руб. |
134880 руб. |
| 040H |
30 кВт |
157920 руб. |
146080 руб. |
193440 руб. |
169440 руб. |
| 050H |
37 кВт |
167680 руб. |
150720 руб. |
219840 руб. |
189440 руб. |
| 060H |
45 кВт |
- |
223360 руб. |
- |
265120 руб. |
| 075H |
55 кВт |
- |
251840 руб. |
- |
302880 руб. |
Цены (с НДС) на СУ-ЧЭТ-13-ХХХХ-Х-Х (цена указана без учета стоимости ПЧ) :
Таблица 3.
Тип Станции |
СУ-ЧЭТ-13-
ХХХХ-О-В |
СУ-ЧЭТ-13-
ХХХХ-О-С |
СУ-ЧЭТ-13
-ХХХХ-И-В |
СУ-ЧЭТ-13-
ХХХХ-И-С |
Класс
мощности |
Мощность
двигателя |
| 001H |
0,75 кВт |
88800 руб. |
- |
96320 руб. |
- |
| 002H |
1,5 кВт |
88800 руб. |
- |
96320 руб. |
- |
| 003H |
2,2 кВт |
88800 руб. |
- |
96320 руб. |
- |
| 005H |
3,7 кВт |
90400 руб. |
- |
98080 руб. |
- |
| 007H |
5,5 кВт |
90400 руб. |
- |
101440 руб. |
- |
| 010H |
7,5 кВт |
103680 руб. |
- |
113920 руб. |
- |
| 015H |
11 кВт |
109120 руб. |
- |
118080 руб. |
- |
| 020H |
15 кВт |
125600 руб. |
119680 руб. |
154880 руб. |
147840 руб. |
| 025H |
18,5 кВт |
135520 руб. |
130720 руб. |
162720 руб. |
156320 руб. |
| 030H |
22 кВт |
146720 руб. |
135360 руб. |
188480 руб. |
167680 руб. |
| 040H |
30 кВт |
180480 руб. |
151680 руб. |
232160 руб. |
218400 руб. |
| 050H |
37 кВт |
204160 руб. |
189760 руб. |
265280 руб. |
247680 руб. |
| 060H |
45 кВт |
- |
274720 руб. |
- |
329440 руб. |
| 075H |
55 кВт |
- |
303040 руб. |
- |
373440 руб. |
Дополнительно:
1. Универсальный таймер реального времени + 4500 руб.
2. Датчик давления (0-6, 0-10, 0-16, 0-25) бар + 6 500 руб.
3. Панель управления P-Touch Delta + 16000 руб.
4. Степень защиты станций с внутренней установкой частотного преобразователя IP54 + 16 000 руб.
|
