Преобразователи частоты Delta Electronics VFD-VE

Преобразователи частоты Delta Electronics VFD-VE

Предназначен для решения сложных задач регулирования в контурах скорости, момента и положения.
Встроенный контур позиционирования позволяет использовать данный тип преобразователя для задач сервопривода.

  • Трансвекторное управление с обратной связью (FOC+PG): диапазон регулирования скорости - 1:100
  • Бездатчиковое векторное управление (SVC): диапазон - 1:100
  • Прямое управление моментом с обратной связью (Torque+PG)
  • Внешнее (по входным ипульсам) и внутреннее (16 заданных положений) позиционирование
  • Мягкая ШИМ
  • Автотестирование параметров 2-ух двигателей и инерции нагрузки
  • Функция управления э/м-тормозом
  • Управление переключателем обмоток двигателя
  • Момент 150% на 0Гц
  • Контроль температуры двигателя (PTC-термистор)
  • Связь по MODBUS (до 115200 бит/сек)

Uпит, В
 Диапазон мощностей, кВт
3Ф/220В 0.75 - 37
3Ф/380В 0.75 - 75
Характеристики:
Напряжение питания: 200-240В

Модель VFD-___V23A-2 007 015 022 037 055 075 110 150 185 220 300 370
Охлаждение Естественное Вентилятор
Масса 2.7 3.2 4.5 6.8 8 10 13 13 13 13 36 36

ВЫХОД
Полная мощность (кВА) 1.9 2.7 4.2 6.5 9.5 13 19 25 29 34 46 55
Ном. выходной ток (А)
для нагрузки с постоянным моментом 		5 7.5 11 17 25 33 49 65 75 90 120 146
Ном. мощность двигателя (кВт)
для нагрузки с постоянным моментом		 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37
Ном. выходной ток (А)
для нагрузки с переменным моментом		 6.25 9.4 13 21 31 41 61 81 93 112 150 182
Ном. мощность двигателя (кВт)
для нагрузки с переменным моментом
1.1 2 3 5.5 7.5 11 15 18.5 22 30 37 45
Выходное напряжение (В) 3-х фазное, от 0В до напряжения питания
Несущая частота ШИМ (кГц) 1-15 1-9 1-6
Выходная частота (Гц) 0.00~600.00Гц

ВХОД
Ном. входной ток (А) 6.4 9.9 15 21 25 33 52 63 68 79 106 126
Ном. напряжение / частота 3-х фазное, 200-240В, 50/60Гц
Доп. отклонения напряжения ± 10% (180-264В)
Доп. отклонения частоты ± 5% (47-63Гц)

Напряжение питания: 380-480В

Модель VFD-___V43A-2 007 015 022 037 055 075 110 150 185 220 300 370 450 550 750
Охлаждение Естественное Вентилятор
Масса 2.7 3.2 4.5 6.8 8 10 13 13 13 13 36 36 36 50 50

ВЫХОД
Полная мощность (кВА) 2.3 3.2 4.2 6.3 9.9 14 18 24 29 34 46 56 69 80 100
Ном. выходной ток (А)
для нагрузки с постоянным моментом 		3 4.2 6 8.5 13 18 24 32 38 45 60 73 91 110 150
Ном. мощность двигателя (кВт)
для нагрузки с постоянным моментом		 0.75 1.5 2.2 3.7 5.5 7.5 11 15 18.5 22 30 37 45 55 75
Ном. выходной ток (А)
для нагрузки с переменным моментом		 3.8 5.3 7.5 10 16 22 30 40 47 56 75 91 113 138 188
Ном. мощность двигателя (кВт)
для нагрузки с переменным моментом
1.1 2 3 5.5 7.5 11 15 18.5 22 30 37 45 55 75 90
Выходное напряжение (В) 3-х фазное, от 0В до напряжения питания
Несущая частота ШИМ (кГц) 1-15 1-9 1-6
Выходная частота (Гц) 0.00~600.00Гц

ВХОД
Ном. входной ток (А) 4.0 5.8 7.4 9.9 12 17 25 27 35 42 56 67 87 101 122
Ном. напряжение / частота 3-х фазное, 380-480В, 50/60Гц
Доп. отклонения напряжения ± 10% (342-528В)
Доп. отклонения частоты ± 5% (47-63Гц)

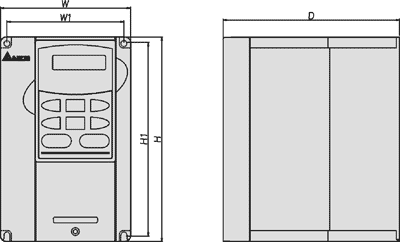

Размеры:
Преобразователи частоты Delta Electronics VFD-VE
Модель W (мм) W1 (мм) H (мм) H1 (мм) D (мм)
VFD007V23A-2
VFD007V43A-2
VFD015V23A-2
VFD015V43A-2
VFD022V23A-2
VFD022V43A-2		 150 135 260 244.3 160.2
VFD037V23A-2
VFD037V43A-2		 150 135 272.1 227.1 183.7
VFD055V23A-2
VFD055V43A-2
VFD075V23A-2
VFD075V43A-2
VFD110V43B-2		 200 185.0 323 303 183.2
VFD110V23A-2
VFD110V43A-2
VFD150V23A-2
VFD150V43A-2
VFD185V23A-2
VFD185V43A-2
VFD220V23A-2
VFD220V43A-2
 250 226 403.8 384 205.4
VFD300V23A-2
VFD370V23A-2
VFD550V43C-2
VFD750V43C-2		 370 335 595 560 260
VFD300V43A-2
VFD370V43A-2
VFD450V43A-2		 370 335 589 560 272.1
Подключение:
Подключение VFD-E

Цены на преобразователи частоты Delta Electronics (xls 82 kb)
