Шаровые краны BREEZE Серия SILVER. Тип 11с42п
Кран стальной шаровой с разборным корпусом
Присоединение: фланец/фланец
PN 16
DN 25..150
Рабочая среда: вода, пар, природный газ, нефтепродукты
Порядок установки: кран устанавливается на трубопроводе в любом положении в местах доступных для эксплуатации. Не требует технического обслуживания.
|
Материалы:
Корпус, ракоятка, фланец– сталь 20
Шар, шток – нержавеющая сталь 20х13
Седло шара – фторопласт Ф4
Винт, гайка, шпилька, шайба – сталь 10
Уплотнительные кольца шара– фторопласт Ф4К20
Прокладки – фторопласт Ф4
Уплотнительные кольца штока - резина ИРП-1287
Класс герметичности «А»
Показатель надежности – 2500 циклов
Срок службы 10 лет.
Гарантия 18 месяцев.
|
|

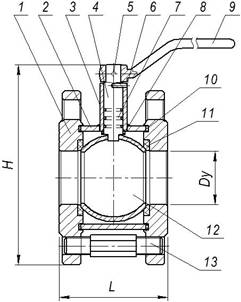

№п/п |
Наименование деталей |
Кол-во,шт. |
1 |
Фланец |
2 |
2 |
Корпус |
1 |
3 |
Стакан |
1 |
4 |
Шток |
1 |
5 |
Болт |
1 |
6 |
Штифт |
1 |
7 |
Кольцо уплот.штока |
3 |
8 |
Прокладка штока |
1 |
9 |
Ручка |
1 |
1 |
Кольцо уплот. корпуса |
2 |
11 |
Кольцо уплот. шара |
2 |
12 |
Пробка шаровая |
1 |
13 |
Шпилька |
4-8 |
|
Размеры и масса шаровых кранов BREEZE Серии SILVER тип 11с42п
DN, мм |
Диаметр прохода,мм |
Размеры, мм |
Масса, кг |
L |
H |
A |
25 |
25 |
69 |
130 |
170 |
3,0 |
32 |
32 |
73 |
135 |
170 |
4,0 |
40 |
40 |
84 |
145 |
170 |
5,0 |
50 |
50 |
97 |
170 |
250 |
6,2 |
65 |
50 |
99 |
180 |
250 |
8,5 |
80 |
80 |
125 |
215 |
270 |
10,8 |
100 |
80 |
125 |
240 |
270 |
12,6 |
125 |
100 |
170 |
280 |
270 |
23,0 |
150 |
100 |
170 |
305 |
270 |
29,0 |
|
|
|
